Szczegóły Produktu:
|
| Nazwa produktu: | SFP-8GFC-40 | Maksymalna prędkość (Gb/s): | 8,5 Gb/s |
|---|---|---|---|
| Długość fali: | 1310nm | Maksymalna odległość: | 40km |
| Złącze: | LC PC | DDM/DOM: | Utrzymany |
| Temperatura: | 0 do 70°C | OEM/ODM: | Utrzymany |
| słowa kluczowe: | 8GFC SFP+ ER 1310nm 40km | ||
| Podkreślić: | Transceiver Fibre Channel 8G,DOM Fibre Channel 8G,FC SFP+ |
||

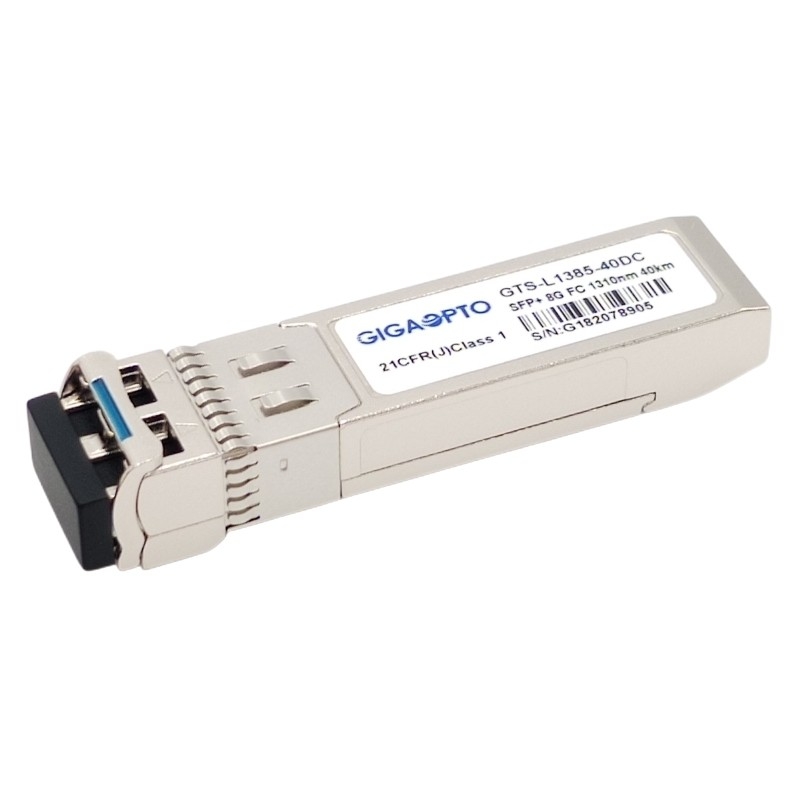

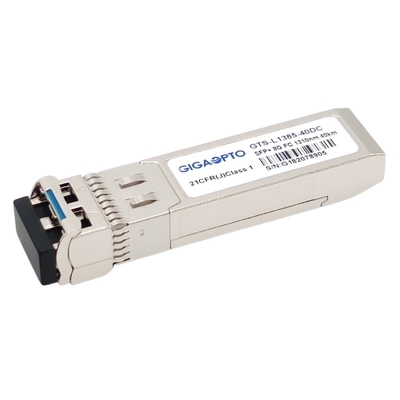

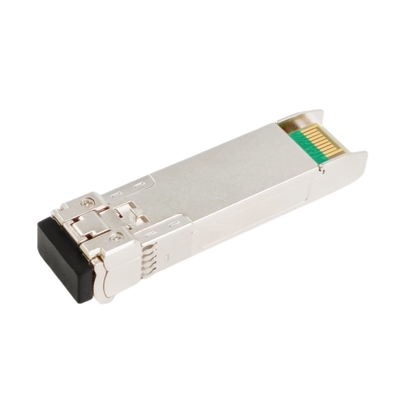

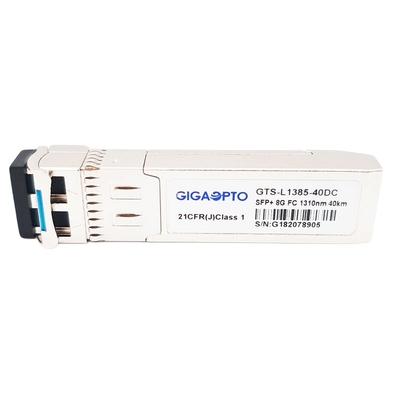

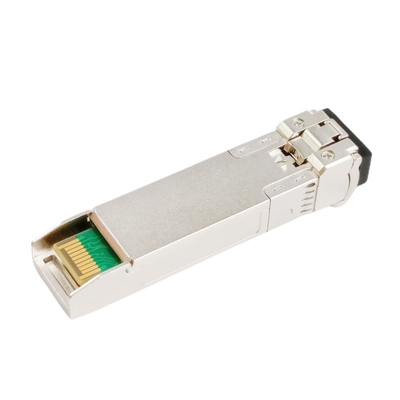

Moduł nadawczo-odbiorczy 8G Fibre Channel (8GFC), kompatybilny z siecią Brocade SFP-8GFC-40, podłączany podczas pracy
Opis
Transceiver Fibre Channel SFP-8GFC-40 to moduł wtykowy o niewielkich rozmiarach, zaprojektowany do obsługi Fibre Channel 8G (FC), odpowiedni dla łączy sieci pamięci masowej (SAN) do 40 km przez światłowód jednomodowy.
Sekcja nadajnika zawiera niezawodny laser DFB 1310nm.A sekcja odbiornika składa się z fotodiody PIN zintegrowanej z TIA.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Ten transceiver jest w pełni zgodny z SFP+ Multi-Source Agreement (MSA) i standardem FCIA FC-PI-4 800-SM-LC-L.
Funkcje cyfrowego monitorowania optycznego (DOM) są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, jak określono w SFF-8472, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura nadajnika-odbiornika, prąd polaryzacji lasera, przesyłana moc optyczna, odbierana moc optyczna oraz napięcie zasilania transceivera.
Transceiver optyczny Fibre Channel jest zgodny z CE/FCC/RoHS.
Specyfikacja
| Nazwa produktu | SFP-8GFC-40 | Kategoria | SFP Fibre Channel |
| Opakowania | SFP+ | Pasmo | 1,06 Gb/s ~ 8,5 Gb/s |
| Środkowa długość fali | 1310nm | Przenoszenie | 40km |
| Interfejs | Dwustronne gniazdo LC | Rodzaj kabla | G.652 SMF |
| Typ nadajnika | Laser DFB | Typ odbiornika | SZPILKA |
| Moc wyjściowa TX (dBm) | 1~4dBm | czułość odbiornika | <-15dBm |
| Diagnostyka | Wspierać się | OEM/ODM | Wspierać się |
| Zakres temperatury | 0 do 70°C (32 do 158°F) | Gwarancja | 3 lata |
| Protokoły | Zgodny z MSA | ||
Cechy
Aplikacje
Specyfikacje wydajności — elektryczne
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka | Uwagi | |||||
| Nadajnik | |||||||||||
| Wejścia CML (różnicowe) | Vin | 150 | 1200 | mVpp |
sprzężenie AC wejścia |
||||||
|
Wejście AC w trybie wspólnym Napięcie |
0 | 25 | mV | RMS | |||||||
|
Impedancja wejściowa (Mechanizm różnicowy) |
Zin | 85 | 100 | 115 | om |
Rin > 100 kiloomów @ DC |
|||||
|
Wejście różnicowe Parametr S |
SDD11 | - | - | -10 | dB | ||||||
|
Różnica do wspólnego Konwersja trybu |
Spłyta CD11 | - | - | -10 | dB | ||||||
|
Wejście Tx_DISABLE Napięcie – wysokie |
V | ||||||||||
| 2 | 3.45 | ||||||||||
|
Wejście Tx_DISABLE Napięcie – niskie |
V | ||||||||||
| 0 | 0,8 | ||||||||||
|
Wyjście Tx_FAULT Napięcie – wysokie |
Vcc + 0,3 | V |
Io = 400µA;Gospodarz Vcc |
||||||||
| 2 | |||||||||||
|
Wyjście Tx_FAULT Napięcie – niskie |
0,5 | V | Io = -4,0 mA | ||||||||
| 0 | |||||||||||
| Odbiorca | |||||||||||
|
Wyjścia CML (Mechanizm różnicowy) |
700 | mVpp |
sprzężenie AC wyjścia |
||||||||
| Vout | 350 | ||||||||||
|
Wyjście AC wspólne Tryb napięcia |
0 | 15 | mV | RMS | |||||||
|
Impedancja wyjściowa (Mechanizm różnicowy) |
Zout | 90 | 100 | 110 | om | ||||||
|
Wyjście różnicowe Parametr S |
SD22 | - | - | -10 | dB | ||||||
|
Napięcie wyjściowe Rx_LOS - Wysoki |
2 | Vcc + 0,3 | V |
lo = 400 µA;Gospodarz Vcc |
|||||||
|
Napięcie wyjściowe Rx_LOS - Niski |
0 | 0,8 | V | lo = -4,0 mA | |||||||
| MOD_DEF (2:0) | VoH | 2,5 | V | Z identyfikatorem seryjnym | |||||||
| Tom | 0 | 0,5 | V | ||||||||
Specyfikacje wydajności — optyczne
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | ||||
| Obsługiwana odległość SMF o średnicy rdzenia 9 µm | 40 | Km | |||||||
| Szybkość przesyłania danych | 0,614 | 8,5 | Gb/s | ||||||
| Nadajnik | |||||||||
| Środkowa długość fali | λC | 1290 | 1310 | 1330 | Nm | ||||
| Szerokość widmowa (-20dB) | λ | 1 | Nm | ||||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||||
| Średnia moc wyjściowa | Pna zewnątrz | 1 | 4 | dBm | |||||
| Wskaźnik wymierania | ER | 3,5 | dB | ||||||
| Średnia moc wyłączonego nadajnika | Pwyłączony | -30 | dBm | ||||||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | ||||
| Wyłącz transmisję | Wyłączyć | 2,0 | Vcc + 0,3 | V | |||||
| Włączać | 0 | 0,8 | |||||||
| Błąd TX | Wada | 2,0 | VCC+0,3 | V | |||||
| Normalna | 0 | 0,8 | |||||||
| TX Wyłącz czas potwierdzenia | elegant | - | - | 10 | nas | ||||
| TX_DISABLE Czas negacji | tona | - | - | 1 | SM | ||||
| TX_BISABLE czas do rozpoczęcia resetowania | t_reset | 10 | - | - | nas | ||||
|
Czas na inicjalizację, uwzględnij reset TX_FAULT |
- | - | 300 | SM | |||||
| t_init | |||||||||
| TX_FAULT od błędu do stwierdzenia | t_błąd | - | - | 100 | nas | ||||
| Całkowity jitter | TJ | - | - | 0,28 | interfejs użytkownika (strona) | ||||
| Jitter zależny od danych | DDJ | - | - | 0,1 | interfejs użytkownika (strona) | ||||
| Nieskorelowany Jitter | UJ | - | - | 0,023 | RMS | ||||
| Odbiorca | |||||||||
| Środkowa długość fali | λ | 1260 | 1565 | Nm | |||||
| Wrażliwość | Pmin | -15 | dBm | ||||||
| Przeciążenie odbiornika | Pmaks | 0,5 | dBm | ||||||
| Optyczna strata powrotna | ORL | -12 | dB | ||||||
| LOS Cofnięcie potwierdzenia | LOSD | -18 | dBm | ||||||
| LOS Assert | LOSA | -30 | dBm | ||||||
| LOS | Wysoki | 2,0 | VCC+0,3 | V | |||||
| Niski | 0 | 0,8 | |||||||
Specyfikacje mechaniczne
