Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver 8GFC SFP | Rodzaj: | SFP+ |
|---|---|---|---|
| Długość fali: | 1310nm | Zasięg kabla: | 25km |
| Składnik: | DFB+PIN | Interfejs: | Podwójny LC |
| słowa kluczowe: | Transceiver Fibre Channel SFP+ 8G | ||
| Podkreślić: | Transceiver Fibre Channel 25 km,Transceiver Fibre Channel DOM,Transceiver FC |
||

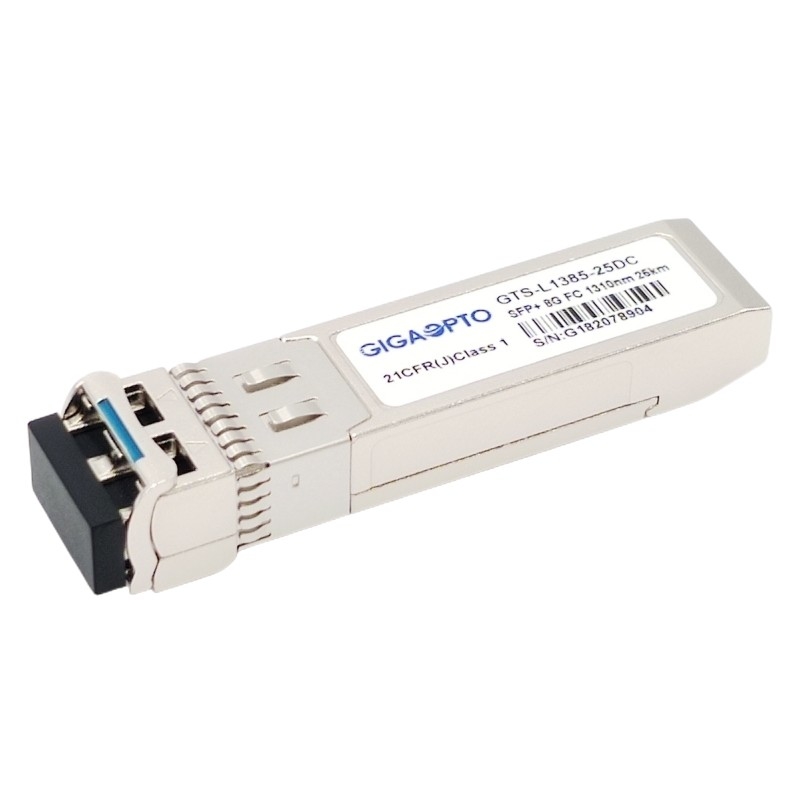

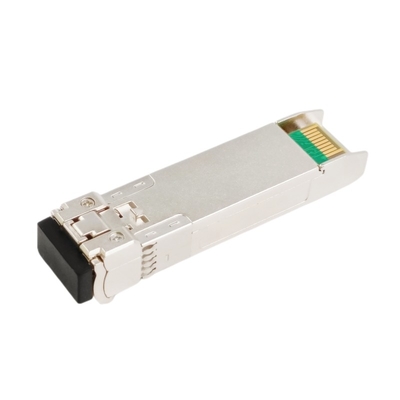

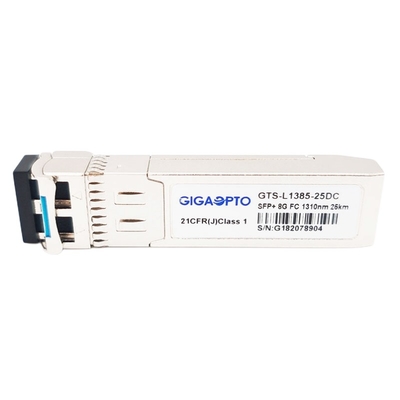

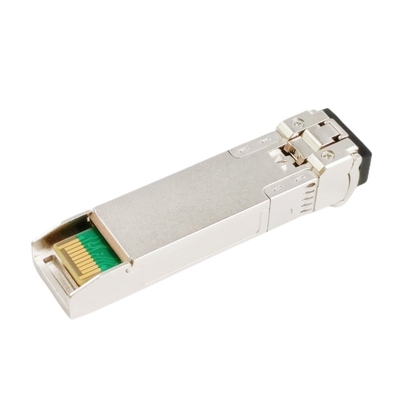

Rozszerzony transceiver SFP+ 8G FC o długości fali 25KMDFB+PIN 1310nm SMF LC DOM
Opis
Urządzenia nadawczo-odbiorcze Gigaopto 8GFC SFP+ GTS-L1385-25DC są zaprojektowane do obsługi Fibre Channel (FC) 8G, odpowiednie dla łączy sieci pamięci masowej (SAN) do 25 km przez podwójne włókna.
Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Ten transceiver jest w pełni zgodny z umową SFP+ MSA (SFF-8431, SFF-8432, SFF-8472) i standardem FCIA FC-PI-4 800-SM-LC-L.
Funkcje cyfrowego monitorowania optycznego (DOM) są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, jak określono w SFF-8472, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura nadajnika-odbiornika, prąd polaryzacji lasera, przesyłana moc optyczna, odbierana moc optyczna oraz napięcie zasilania transceivera.
Transceiver optyczny Fibre Channel jest zgodny z RoHS i posiada certyfikat CE/FCC.
Specyfikacja
| Współczynnik kształtu | SFP+ | Szybkość przesyłania danych(GB/s) | 8,5 Gb/s |
| Długość fali | 1310nm | BłonnikDystans | 25km |
| Złącze | Duplex-LC | Rodzaj kabla | FNP |
| LDRodzaj | DFB | Typ odbiornika | SZPILKA |
| TxMoc | -1,0 ~ + 3,0 dBm | RxWrażliwość | <-16,0 dBm |
| Wskaźnik wymierania | >3,5dB | Przeciążać | >0,5 dBm |
| Zakres temperatury | 0 do 70°C (32 do 158°F) | Gwarancja | 3 lata |
| OEM/ODM | Utrzymany | Protokół | Zgodny z MSA |
| Zgodność | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 i 1040.11, RoHS | ||
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | |
| Nadajnik | |||||||
| Środkowa długość fali | λc | 1270 | 1310 | 1350 | Nm | ||
| Szerokość widmowa (-20dB) | λ | 1 | Nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | dB | |||
| Średnia moc wyjściowa | Pna zewnątrz | -1,0 | +3,0 | dBm | 1 | ||
| Wskaźnik wymierania | ER | 3,5 | dB | ||||
| Różnica wychylenia danych wejściowych | VW | 180 | 850 | mV | 2 | ||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | ||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | |||
| Normalna | 0 | 0,8 | V | ||||
| Odbiorca | |||||||
| Środkowa długość fali | λc | 1260 | 1600 | Nm | |||
| czułość odbiornika | -16 | dBm | 3 | ||||
| Przeciążenie odbiornika | 0,5 | dBm | 3 | ||||
| LOS Cofnięcie potwierdzenia | LOSD | -17 | dBm | ||||
| LOS Assert | LOSA | -30 | dBm | ||||
| Histereza LOS | 0,5 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vna zewnątrz | 300 | 900 | mV | 4 | ||
|
LOS |
Wysoki | 2,0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 231-1 @10312Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
Zgodność
Wszystkie optyczne moduły nadawczo-odbiorcze Gigaopto GTS-L1385-25DC są typu open source, mogą być kodowane, aby były w pełni kompatybilne z urządzeniami głównego nurtu. Zapoznaj się z poniższym formularzem, aby uzyskać więcej kompatybilności produktów, skontaktuj się z nami.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | Numer części | Marka | Numer części |
| Gigaopto | GTS-L1385-25DC | Brokat | XBR-000174 |
| HPE | AW538A | ||
