Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver 8G FC | Współczynnik kształtu: | SFP+ |
|---|---|---|---|
| Długość fali: | 850nm | Zasięg: | 300m |
| Głoska bezdźwięczna: | FRP | Złącze: | LC |
| słowa kluczowe: | Fibre Channel 8G, transceiver SFP+ SW | Rodzaj: | SW SFP |
| Podkreślić: | Moduł nadawczo-odbiorczy światłowodu SFP +,moduł nadawczo-odbiorczy światłowodu 850 nm,SFP + SW |
||

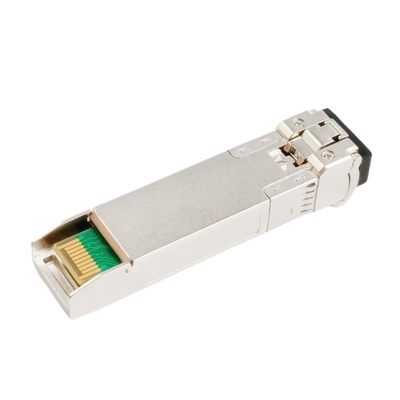

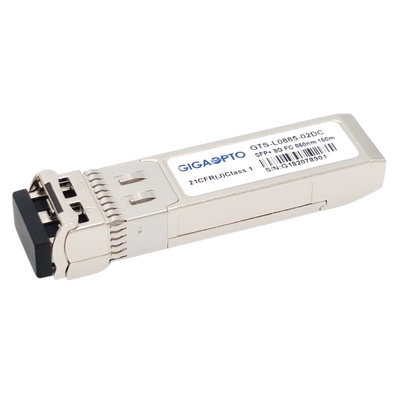

Transceiver Fibre Channel 8G SFP+, Fibre Channel 8/4/2/1G, 300m
Opis
Ten transceiver 8GFC SFP+ jest przeznaczony do aplikacji łączności Fibre Channel o przepustowości 8 Gb/s, która zapewnia połączenie do 300 m przez światłowód wielomodowy (MMF) przez gniazdo dupleksowe LC.Ten transceiver wykorzystuje najwyższej jakości nadajnik laserowy VSCEL 850nm i odbiornik fotodiody PIN.
Moduły 8G FC SFP+ SW są zgodne z FC-PI-4 wer. 8.00 i SFF-8472 wer. 11.0 oraz kompatybilne z SFF-8432 i odpowiednimi częściami SFF-8431 wer. 4.1.
Obsługuje szybkość transmisji danych 1.0625-8.5 Gbps i takie aplikacje jak 8G Fibre Channel (8.5Gbps), 4G Fibre Channel (4.25Gbps), 2G Fibre Channel (2.125Gbps), 1G Fibre Channel (1.0625Gbps).
Transceiver optyczny jest zgodny z RoHS i posiada certyfikat CE/FCC.
Specyfikacja
| Współczynnik kształtu | SFP+ | Maksymalna szybkość transmisji danych(GB/s) | 8,5 Gb/s |
| ŚrodekDługość fali | 850nm | Odległość światłowodu | 300m |
| Złącze | Dupleks LC | Głoska bezdźwięcznaRodzaj | FRP |
| Typ nadajnika | VCSEL | Typ odbiornika | SZPILKA |
| Moc nadajnika | -6~-0,5dBm | czułość odbiornika | <-10,5 dBm |
| Wskaźnik wymierania | >3,5dB | Przeciążać | >0,5 dBm |
| Temperatura | 0 do 70°C (32 do 158°F) | Diagnostyka cyfrowa | Utrzymany |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Zgodność | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 i 1040.11, RoHS | ||
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | |
| Nadajnik | |||||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm | ||
| Szerokość widmowa (RMS) | λ | 0,65 | Nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | - | - | - | dB | ||
| Średnia moc wyjściowa | Dąsać się | -6,0 | -0,5 | dBm | 1 | ||
| Wskaźnik wymierania | ER | 3,0 | dB | ||||
| Różnica wychylenia danych wejściowych | VIN | 180 | 950 | mV | 2 | ||
| Wejściowa impedancja różnicowa | ZIN | 90 | 100 | 110 | Ω | ||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | |||
| Normalna | 0 | 0,8 | V | ||||
| Odbiorca | |||||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm | ||
| czułość odbiornika | -10,5 | dBm | 3 | ||||
| Przeciążenie odbiornika | 0,5 | dBm | 3 | ||||
| LOS Cofnięcie potwierdzenia | ZAGUBIONY | -12 | dBm | ||||
| LOS Assert | LOSA | -22 | dBm | ||||
| Histereza LOS | 0,5 | 4 | dB | ||||
| Różnica wychylenia danych wyjściowych | Vout | 500 | 700 | 900 | mV | 4 | |
|
LOS |
Wysoki | 2,0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
Uwagi:
1. Moc optyczna jest wprowadzana do MMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 231-1 @8,5 Gb/s, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
Zgodność
Każde urządzenie nadawczo-odbiorcze Gigaopto jest testowane w urządzeniu hosta w celu sprawdzenia współdziałania i obiecujemy 100% pełną zgodność z określonym urządzeniem z 3-letnią gwarancją.
W przypadku tego GTS-L0885-02DC należy zapoznać się z tabelą korespondencji P/N.Jeśli chcesz dowiedzieć się więcej o kompatybilności, zawsze możesz się z nami skontaktować.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | Numer części | Marka | Numer części |
| Gigaopto | GTS-L0885-02DC | Brokat | XBR-000147 |
| Cisco | DS-SFP-FC8G-SW | HPE | AJ718A |
| Jałowiec | QFX-SFP-8GFC-SW | HPE | AJ906A |
| Intel | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
Wymiary mechaniczne
