Szczegóły Produktu:
|
| Współczynnik kształtu: | 1x9 | Szybkość transmisji danych (Gb/s): | 1,25 Gb/s |
|---|---|---|---|
| Długość kabla: | 20km | Długość fali: | TX1310nm/RX1550nm |
| Typ nadajnika: | FP | Złącze: | Duplex SC, ST, FC |
| Typ włókna: | Światłowód jednomodowy | słowa kluczowe: | 1x9 BiDi 1,25 Gb/s, 20 km TX1310nm/RX1550nm |
| Podkreślić: | Nadajnik-odbiornik optyczny RX1550nm 1x9,nadajnik-odbiornik optyczny BIDI 1x9,nadajnik-odbiornik SMF 20 km |
||
1x9 BIDI 1,25 Gb/s 20 km TX1310nm/RX1550nm Moduł nadawczo-odbiorczy SMF Pojedynczy SC/ST/FC LVPECL PECL
Opis
Dwukierunkowe optyczne transceivery 1×9 serii GIGAOPTO GT9-S3512-20x to wysokowydajne i ekonomiczne moduły jednomodowe do szeregowych aplikacji komunikacyjnych, które wymagają szybkości transmisji danych 1,25 Gb/s.Nadają się do zastosowań Gigabit Ethernet i 1x Fibre Channel. Transceiver 1×9 obsługuje 1,25 Gb/s i zasięg transmisji do 20 km z SMF przy użyciu nadajnika 1310nm i odbiornika 1550nm przez gniazdo złącza simplex SC lub ST lub FC.
Transceiver musi pracować w określonych granicach temperatury i napięcia.Porty optyczne modułu powinny być zakończone złączem optycznym lub wtykiem przeciwpyłowym.
Specyfikacja
| Opakowanie produktu | BiDi 1x9 | Szybkość przesyłania danych (Mb/s) | 1250 Mb/s |
| Złącze | Pojedynczy SC, ST lub FC | Dystans | 20km |
| DDM/DOM | Nie | Głoska bezdźwięczna | FNP |
| Gwarancja | 3 lata | Zakres temperatury | 0 do 70°C (32 do 158°F) |
| Długość fali | 1310nm-TX/1550nm-RX | Napięcie zasilania | 3,3 V lub 5 V |
| Temperatura przechowywania | -40 do 85°C | ICC | 300mA |
| Typ nadajnika | FP | Typ odbiornika | SZPILKA |
| Uruchomiona moc | -9 ~ -3dBm | CZUJ.RX. | <-22dBm |
| Wskaźnik wymierania | >9dB | Nasycenie | >-3dBm |
| Protokoły | Bellcore GR-253-CORE, ITU-T G.957 | ||
Cechy
Typ B: 1550nm DFB TX/1310nm PIN Rx
Aplikacja
Informacje dotyczące zamawiania
| Numer części | Opis |
| GT9-S3512-20C | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, 0 do 70°C |
| GT9-S3512-20CF | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 do 70°C |
| GT9-S3512-20CT | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, 0 do 70°C |
| GT9-S3512-20I | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, -40 do 85°C |
| GT9-S3512-20IF | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 do 85°C |
| GT9-S3512-20IT | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, -40 do 85°C |
| GT9-S3512-20C3 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, 0 do 70°C |
| GT9-S3512-20CF3 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 do 70°C |
| GT9-S3512-20CT3 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, 0 do 70°C |
| GT9-S3512-20I3 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, -40 do 85°C |
| GT9-S3512-20IF3 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V,-40 do 85°C |
| GT9-S3512-20IT3 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, -40 do 85°C |
| GT9-S3512-20C5 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, 0 do 70°C |
| GT9-S3512-20CF5 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 do 70°C |
| GT9-S3512-20CT5 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, 0 do 70°C |
| GT9-S3512-20I5 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, -40 do 85°C |
| GT9-S3512-20IF5 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 do 85°C |
| GT9-S3512-20IT5 | Moduł nadawczo-odbiorczy 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, -40 do 85°C |
Zarys pakietu(jednostka: mm)

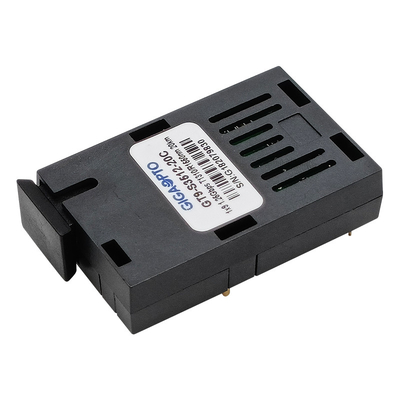

Wyjście boczne gniazda SC

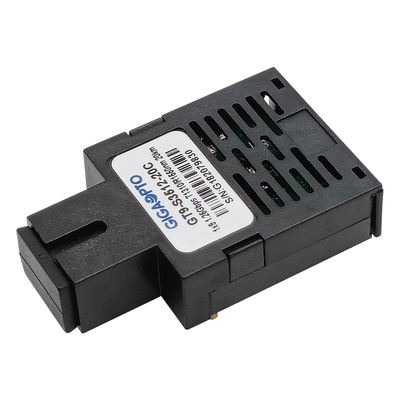

Gniazdo SC środkowe wyjście (PN plus M dla środkowego wyjścia)

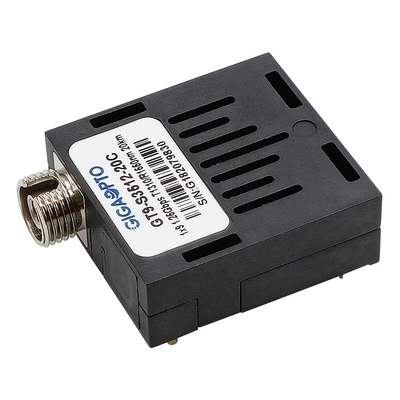

Wyjście boczne gniazda FC

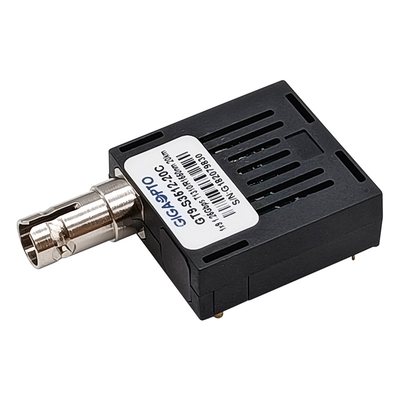

Wyjście boczne gniazda ST
