Szczegóły Produktu:
|
| Nazwa produktu: | Aktywny zespół kabla optycznego | Szybkość przesyłania danych: | 100G do 4x25G |
|---|---|---|---|
| Rodzaj: | QSFP28 + SFP28 | Aktywny czy pasywny: | Aktywny |
| Temperatura: | Reklama w telewizji | Gwarancja: | 3 LATA |
| słowa kluczowe: | 100G QSFP28 do 4x SFP28 AOC | ||
| Podkreślić: | Aktywny kabel optyczny SFP28,aktywny kabel optyczny Breakout,kabel 100G QSFP28 |
||

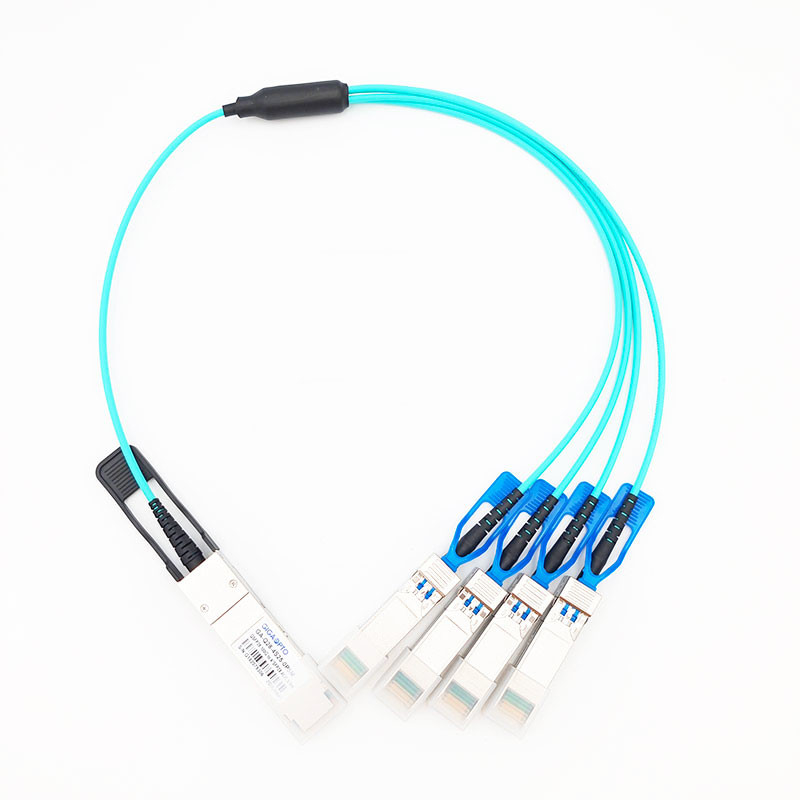

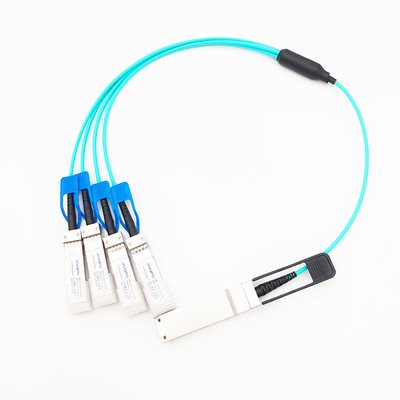

Ten 100G Breakout AOC to równoległy aktywny kabel optyczny 4*25 Gb/s do transmisji danych, przechowywania i połączeń HPC.Zapewnia połączenie portu 100G QSFP28 na jednym końcu i czterech portów 25G SFP28 na drugim końcu.
Specyfikacja funkcjonalna
| Nazwa produktu | Fanout 100G 4*25G AOC | Szybkość transmisji danych (Gb/s) | 103,125 Gb/s |
| Złącze A | QSFP28 | Złącze B | SFP28 |
| Środkowa długość fali | 850nm | Typ włókna | Aqua OM3/OM4 |
| Długość włókna | 0,5m do 100m | DOM/DDM | Wspierać się |
| Temperatura | Praca: 0°C do 70°C | Materiał kurtki | OFNP |
| Przechowywanie: -40°C do 85°C | Minimalny promień gięcia | 7,5 mm | |
| Rozpraszanie mocy | < 2,5 W po stronie QSFP28, 1 W każdy SFP28 | Zasilanie (typowe) | 3,3V |
| Protokoły | Ethernet 25/100G | Integralność danych | 1E-12 BER |
| Wsparcie dla wielu dostawców | QSFP28 MSA | Zgodność | SFF-8431, SFF-8436, RoHS |
| MTBF | 1 000 000 godzin | Gwarancja | 36 miesięcy |
| Aplikacja | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3 przez 25GBASE-SR InfiniBand SDR/DDR/QDR Klastry obliczeń o wysokiej wydajności (HPC) Serwery, przełączniki, pamięć masowa i adaptery kart hosta |
||
Opis
Gigaopto GA-Q28-4S25-001M 100G QSFP28 do 4x 25G SFP28 breakout Active Optical Cables (AOCs) oferuje specjalistom IT ekonomiczne rozwiązanie do łączenia hostów, przełączników i serwerów obsługujących 100G QSFP28 i 25G SFP28.
W typowych zastosowaniach użytkownicy mogą zainstalować ten kabel rozdzielający lub rozdzielający między dostępnym portem QSFP28 na przełączniku 100GE i zasilać do 4 przełączników 25GE obsługujących SFP28.

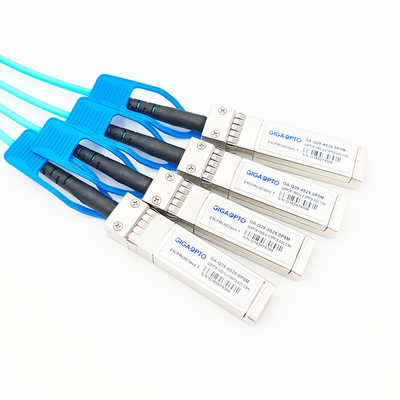

Każdy kabel jest wyposażony w pojedyncze złącze QSFP28 zgodne z SFF-8436 o przepustowości 103 Gb/s na jednym końcu i 4 złącza SFP28 zgodne z SFF-8431 o przepustowości 25,78 Gb/s na drugim końcu.
Wykorzystując wiodącą w branży technologię VCSEL, zaawansowaną, nową konstrukcję lekkiego silnika i niewrażliwe na zginanie światłowód wielomodowy, ten AOC zapewnia wyjątkową wartość pod względem kosztów i wydajności dla aplikacji 25GbE i 100GbE w odległości do 100 metrów.
Informacje dotyczące zamawiania
| Numer części | Opis |
| GA-Q28-4S25-001M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 1M |
| GA-Q28-4S25-002M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 2M |
| GA-Q28-4S25-003M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 3M |
| GA-Q28-4S25-005M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 5M |
| GA-Q28-4S25-007M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 7M |
| GA-Q28-4S25-010M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 10M |
| GA-Q28-4S25-015M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 15M |
| GA-Q28-4S25-020M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 20M |
| GA-Q28-4S25-025M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 25M |
| GA-Q28-4S25-030M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 30M |
| GA-Q28-4S25-050M | 100G QSFP28 do 4x 25G SFP28 Fan-out AOC kabel 50M |
| Notatka | Długość kabla można dostosować do dowolnej długości zgodnie z wymaganiami. |
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
1. QSFP28:Mierzone warunki: Szybkość transmisji danych kanału 25.78125Gbps, VRCCR=3.3V, PRBS31, Temperatura pracy obudowy 0~70℃
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka |
| Nadajnik | |||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm |
| Szerokość widmowa RMS | σ | 0,65 | Nm | ||
| Średnia moc startowa, każda linia | PAVG | -7,5 | -1 | +2,5 | dBm |
| Wejście różnicowe wahania | Vin PP | 300 | 1100 | mV | |
| Wejściowa impedancja różnicowa | Zin | 90 | 100 | 110 | Ω |
| Wskaźnik wymierania | ER | 2,0 | dB | ||
| Odbiorca | |||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm |
| Bitowa stopa błędu | BER | E-12 | |||
| Przeciążenie odbiornika | PinMAX | 2,5 | dBm | ||
| Kołysanie różnicowe wyjścia | Vout PP | 500 | 800 | mV | |
| Wyjściowa impedancja różnicowa | Zout | 90 | 100 | 110 | Ω |
2.SFP28 Mierzone warunki: Szybkość transmisji danych kanału 25.78125Gbps, VRCCR=3.3V, PRBS31, Temperatura pracy obudowy 0~70℃
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka |
| Nadajnik | |||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm |
| Szerokość widmowa RMS | σ | 0,65 | Nm | ||
| Średnia moc startowa, każda linia | PAVG | -7,5 | -1 | +2,5 | dBm |
| Wejście różnicowe wahania | Vin PP | 300 | 1100 | mV | |
| Wejściowa impedancja różnicowa | Zin | 90 | 100 | 110 | Ω |
| Wskaźnik wymierania | ER | 2,0 | dB | ||
| Odbiorca | |||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm |
| Bitowa stopa błędu | BER | E-12 | |||
| Przeciążenie odbiornika | PinMAX | 2,5 | dBm | ||
| Kołysanie różnicowe wyjścia | Vout PP | 500 | 800 | mV | |
| Wyjściowa impedancja różnicowa | Zout | 90 | 100 | 110 | Ω |
Zgodność
Aktywne kable optyczne Gigaopto są w 100% kompatybilne z wieloma znanymi markami przełączników i nie powodują uszkodzeń urządzeń OEM.Aby zapewnić jakość i kompatybilność naszych produktów, każdy produkt jest dokładnie testowany na odpowiednim sprzęcie przed dostawą do klientów.
Aby uzyskać zgodność z AOC z wentylatorem 100G, należy zapoznać się z tabelą korespondencji P/N (na przykład przy długości 1 m).Jeśli marki i numeru części, której szukasz, nie ma na poniższej liście, daj nam znać, a z przyjemnością udzielimy Ci więcej szczegółów.
| Odpowiednia kompatybilna marka/numer części | |||
| ZgodnyMarka | ZgodnyNr części | ZgodnyMarka | ZgodnyNr części |
| Gigaopto | GA-Q28-4S25-001M | Arista | AOC-Q-4S-100G-1M |
| Cisco | QSFP-4SFP25G-AOC1M | CW | AOC-Q28-S28-1M |
| Brokat | 100G-Q28-S28-AOC-0101 | Jałowiec | JNP-100G-AOCBO-1M |
| H3C | QSFP28-4SFP28-AOC-1M | Skrajny | Q-4S28AO01 |
| Mellanox | MFA7A50-C001 | ||
Wymiary konstrukcji mechanicznej
FAQ
1. Czy mogę mieć inną kompatybilność dla każdego końca aktywnych kabli optycznych 100G QSFP28?
Tak, obsługiwane.oferujemy niestandardowe rozwiązania podwójnej kompatybilności dla aktywnych kabli optycznych, dzięki czemu można wybrać kompatybilność dla każdego końca osobno.Wszystko, czego potrzebujesz, to wymienienie żądanych kompatybilnych marek.
