Szczegóły Produktu:
|
| Pakiet: | 1x9 | Prędkość: | 1,25 Gb/s |
|---|---|---|---|
| Środkowa długość fali: | 1270nm ~ 1610nm | Typ LD: | DFB |
| Złącze: | Duplex SC, ST, FC | Napięcie zasilania: | 3,3 V lub 5 V |
| słowa kluczowe: | Moduł CWDM 1x9 1,25 Gb/s, transceiver optyczny 1,25G 40 km | ||
| Podkreślić: | 40-kilometrowy nadajnik-odbiornik optyczny 1x9,nadajnik-odbiornik optyczny 1610nm 1x9,moduł CWDM |
||

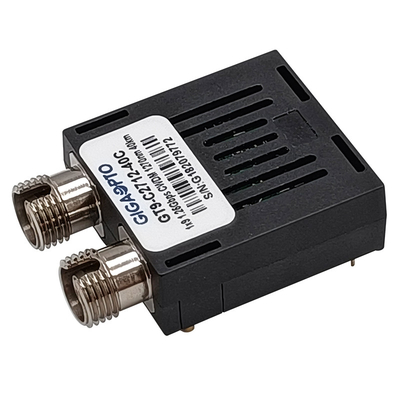

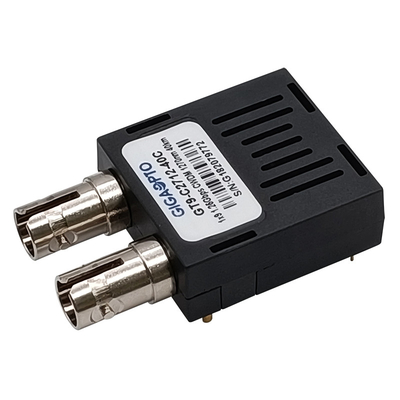

1,25 Gb/s 1x9 CWDM 1270nm do 1610nm 40km SMFModuł nadawczo-odbiorczyLVPECL PECL Duplex SC/ST/FC
Opis
Jednomodowe transceivery 1×9 serii GIGAOPTO GT9-Cxx12-40x to niskoenergetyczne, wysokowydajne moduły obsługujące szybkość transmisji danych do 1,25 Gb/s dla dwukierunkowej optycznej transmisji danych, takiej jak Gigabit Ethernet i Fibre Channel.
Ten moduł nadawczo-odbiorczy serii CWDM 1 × 9 zapewnia odległość transmisji 40 km przez światłowód jednomodowy.Dostępnych jest 18 środkowych długości fal od 1270 nm do 1610 nm, z każdym krokiem 20 nm.
Sekcja nadajnika wykorzystuje laser WDM DFB z wieloma studniami kwantowymi i jest laserem klasy 1 zgodnym z międzynarodową normą bezpieczeństwa IEC-60825.Sekcja odbiorcza wykorzystuje zintegrowany przedwzmacniacz detektorowy InGaAs (IDP) zamontowany w złączu optycznym oraz ograniczający układ scalony za wzmacniaczem.Interfejs logiczny PECL upraszcza interfejs do obwodów zewnętrznych.
Specyfikacja
| Współczynnik kształtu | 1x9 | FragmentSzybkość (Gb/s) | 1,25 Gb/s |
| Złącze | Podwójny SC, FC, ST | MaksymahmmDystans | 40km |
| DOM | Nie | Rodzaj kabla | Tryb pojedynczy (SMF) |
| Gwarancja | 3 lata | Zakres temperatury |
Reklama w telewizji 0 do 70°C (32 do 158°F) |
| Środkowa długość fali | 1270nm do 1610nm | Napięcie zasilania | 3,3 V lub 5 V |
| Temperatura przechowywania | -40 do 85°C (-40 do 185°F) | Całkowity prąd | 300mA |
| Typ nadajnika | DFB | Typ odbiornika | SZPILKA |
| Optyczna moc wyjściowa | -5 do 0dBm | RXWrażliwość | <-24dBm |
| Wskaźnik wymierania | >9dB | Przeciążenie RX | >-3dBm |
| Protokoły | IEEE802.3z | ||
Cechy
Aplikacja
Informacje dotyczące zamawiania
| Numer części | TX(xx=) | Poł. | Napięcie | Temp. | Opis |
| GT9-Cxx12-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530 nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3,3 V/5 V | 0 do 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, komercyjny transceiver 3.3V/5V |
| GT9-Cxx12-40I | SC | 3,3 V/5 V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, przemysłowy transceiver 3.3V/5V | |
| GT9-Cxx12-40C3 | SC | 3,3V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 40 km, SMF, SC, komercyjny nadajnik-odbiornik 3,3 V | |
| GT9-Cxx12-40I3 | SC | 3,3V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 3.3V przemysłowy nadajnik-odbiornik | |
| GT9-Cxx12-40C5 | SC | 5V | 0 do 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 5V komercyjny transceiver | |
| GT9-Cxx12-40I5 | SC | 5V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 5V przemysłowy nadajnik-odbiornik | |
| GT9-Cxx12-40CF | FC | 3,3 V/5 V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 40 km, SMF, FC, komercyjny transceiver 3,3 V/5 V | |
| GT9-Cxx12-40IF | FC | 3,3 V/5 V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, przemysłowy transceiver 3.3V/5V | |
| GT9-Cxx12-40CF3 | FC | 3,3V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 40 km, SMF, FC, komercyjny transceiver 3,3 V | |
| GT9-Cxx12-40IF3 | FC | 3,3V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, 3.3V przemysłowy nadajnik-odbiornik | |
| GT9-Cxx12-40CF5 | FC | 5V | 0 do 70°C | 1x9 CWDM, 1,25Gbps, 40km, SMF, FC, 5V komercyjny transceiver | |
| GT9-Cxx12-40IF5 | FC | 5V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, 5V przemysłowy transceiver | |
| GT9-Cxx12-40CT | ST | 3,3 V/5 V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 40 km, SMF, ST, komercyjny transceiver 3,3 V/5 V | |
| GT9-Cxx12-40IT | ST | 3,3 V/5 V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, przemysłowy transceiver 3.3V/5V | |
| GT9-Cxx12-40CT3 | ST | 3,3V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 40 km, SMF, ST, komercyjny transceiver 3,3 V | |
| GT9-Cxx12-40IT3 | ST | 3,3V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, przemysłowy nadajnik-odbiornik 3.3V | |
| GT9-Cxx12-40CT5 | ST | 5V | 0 do 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, 5V komercyjny transceiver | |
| GT9-Cxx12-40IT5 | ST | 5V | -40 do 85°C | 1x9 CWDM, 1,25Gbps, 40km, SMF, ST, 5V przemysłowy nadajnik-odbiornik |
