Szczegóły Produktu:
|
| Opakowanie produktu: | 1x9 CWDM | Szybkość przesyłania danych: | 1,25 Gb/s |
|---|---|---|---|
| Zasięg: | 20km | Długość fali: | 1270nm do 1610nm |
| Typ nadajnika: | DFB | Typ złącza: | Duplex SC, ST, FC |
| Tryb światłowodowy: | Tryb pojedyńczy | słowa kluczowe: | 1x9 1.25Gbps CWDM, 1.25G 1270nm do 1610nm 20km |
| Podkreślić: | Transceiver CWDM 1x9,Transceiver 1x9 1,25 Gbps |
||

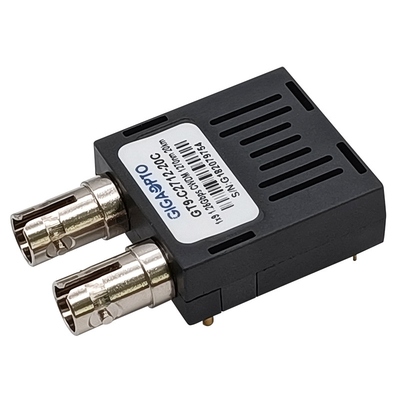

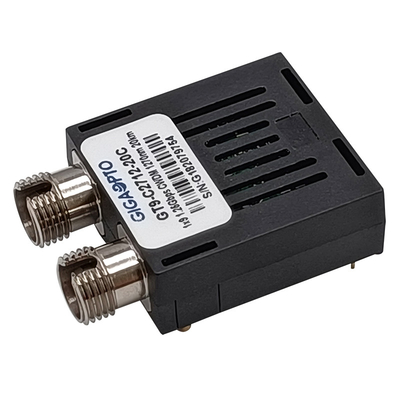

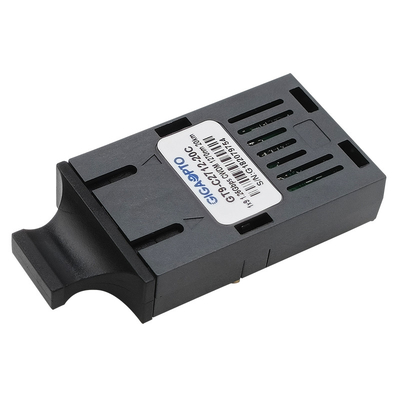

1,25 Gb/s 1x9 CWDM 1270nm do 1610nm SMF 20km Duplex SC/ST/FC LVPECL PECLModuł nadawczo-odbiorczy
Opis
Jednomodowe transceivery serii GT9-Cxx12-20x firmy GIGAOPTO to niskoenergetyczne, wysokowydajne moduły CWDM do dwukierunkowej optycznej transmisji danych, takiej jak Gigabit Ethernet i Fibre Channel.Dostępnych jest osiemnaście środkowych długości fal od 1270 nm do 1610 nm, każdy krok 20 nm.Sekcja nadajnika wykorzystuje laser WDM DFB z wieloma studniami kwantowymir,który jest laserem klasy 1 zgodnie zMiędzynarodowa norma bezpieczeństwa IEC-60825. Sekcja odbiorcza wykorzystuje zintegrowany przedwzmacniacz detektorowy InGaAs (IDP) zamontowany w złączu optycznym oraz ograniczający układ scalony za wzmacniaczem.Interfejs logiczny PECL upraszcza interfejs do obwodów zewnętrznych.
Specyfikacja
| FormularzRodzaj | 1x9 | DanePrzenosićWskaźnik | 1250 Mb/s |
| Złącze optyczne | Dupleks SC,FC,ST | Dystans | 20km |
| Diagnostyka cyfrowa | Nie | Typ mediów | Tryb pojedynczy (SMF) |
| Gwarancja | 3 lata | OtoczeniaTemperatura |
Komercyjny 0 do 70°C Przemysłowe -40 do 85°C |
| Środkowa długość fali | 1270nm do 1610nm | Napięcie zasilania | 3,3 V lub 5 V |
| Temperatura lutowania | <260°C/ | Aktualny | 280mA |
| Nadajnik | Laser DFB | OdbiorcaRodzaj | SZPILKA |
| OptycznyWyjścieMoc | -5 do 0dBm | Wrażliwość | <-24dBm |
| miwspółczynnik wymierania | >9dB | Nasycenie | >-3dBm |
| Protokoły | ITU G.957, IEEE 802.3ah-2004 | ||
Cechy
Aplikacja
Informacje dotyczące zamawiania
| Numer części | TX(xx=) | Poł. | Napięcie | Temp. | Opis |
| GT9-Cxx12-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530 nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
SC | 3,3 V/5 V | 0 do 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, komercyjny transceiver 3.3V/5V |
| GT9-Cxx12-20I | SC | 3,3 V/5 V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, przemysłowy transceiver 3.3V/5V | |
| GT9-Cxx12-20C3 | SC | 3,3V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 20 km, SMF, SC, komercyjny nadajnik-odbiornik 3,3 V | |
| GT9-Cxx12-20I3 | SC | 3,3V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 3.3V przemysłowy nadajnik-odbiornik | |
| GT9-Cxx12-20C5 | SC | 5V | 0 do 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 5V komercyjny transceiver | |
| GT9-Cxx12-20I5 | SC | 5V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 5V przemysłowy nadajnik-odbiornik | |
| GT9-Cxx12-20CF | FC | 3,3 V/5 V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 20 km, SMF, FC, komercyjny transceiver 3,3 V/5 V | |
| GT9-Cxx12-20IF | FC | 3,3 V/5 V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, przemysłowy transceiver 3.3V/5V | |
| GT9-Cxx12-20CF3 | FC | 3,3V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 20 km, SMF, FC, komercyjny transceiver 3,3 V | |
| GT9-Cxx12-20IF3 | FC | 3,3V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, 3.3V przemysłowy nadajnik-odbiornik | |
| GT9-Cxx12-20CF5 | FC | 5V | 0 do 70°C | 1x9 CWDM, 1,25Gbps, 20km, SMF, FC, 5V komercyjny transceiver | |
| GT9-Cxx12-20IF5 | FC | 5V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, 5V przemysłowy transceiver | |
| GT9-Cxx12-20CT | ST | 3,3 V/5 V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 20 km, SMF, ST, komercyjny transceiver 3,3 V/5 V | |
| GT9-Cxx12-20IT | ST | 3,3 V/5 V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, przemysłowy transceiver 3.3V/5V | |
| GT9-Cxx12-20CT3 | ST | 3,3V | 0 do 70°C | 1x9 CWDM, 1,25 Gb/s, 20 km, SMF, ST, komercyjny transceiver 3,3 V | |
| GT9-Cxx12-20IT3 | ST | 3,3V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 3.3V przemysłowy nadajnik-odbiornik | |
| GT9-Cxx12-20CT5 | ST | 5V | 0 do 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 5V komercyjny transceiver | |
| GT9-Cxx12-20IT5 | ST | 5V | -40 do 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 5V przemysłowy nadajnik-odbiornik |
