Szczegóły Produktu:
|
| Typ formularza: | 1x9 | Maksymalna szybkość transmisji danych: | 1,25 Gb/s |
|---|---|---|---|
| maksymalny zasięg: | 0,55KM | Środkowa długość fali: | 850nm |
| Komponenty optyczne: | VCSEL 850nm | Złącze: | Duplex SC, ST, FC |
| Tryb światłowodowy: | Wiele trybów | słowa kluczowe: | 1x9 1.25Gbps 850nm 550m, 1x9 Transceiver optyczny, 1.25G 1x9 Multi-mode |
1,25 Gb/s 1x9Moduł nadawczo-odbiorczyDuplex SC ST FC 850nm MMF 550m LVPECL PECL
Opis
Wielomodowy transceiver serii GT9-L0812-02x firmy GIGAOPTO to niskoenergetyczny, wysokowydajny moduł do dwukierunkowej transmisji danych optycznych, takich jak Gigabit Ethernet i Fibre Channel.Transceivery 1x9 obsługują maksymalną szybkość transmisji danych 1,25Gb/s, zaprojektowane dla światłowodów wielomodowych i działają przy nominalnej długości fali 850nm z maksymalną odległością transmisji 550m.

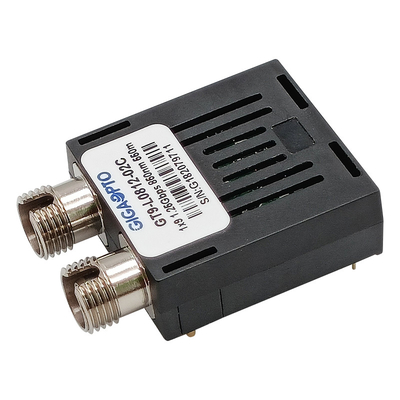

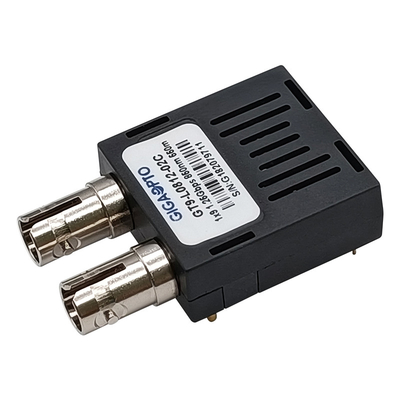

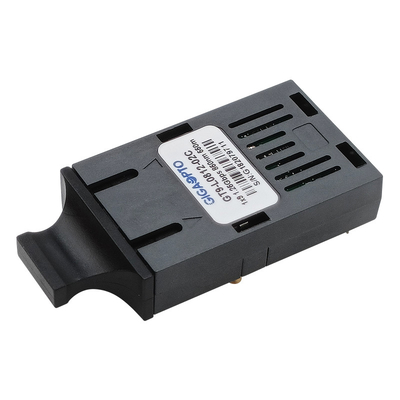

Transceiver 1x9 składa się z trzech części: podzespołów optycznych nadajnika i odbiornika, podzespołu elektrycznego oraz obudowy, która zawiera gniazdo złącza dupleks SC lub ST lub FC.
Specyfikacja
| Opakowanie produktu | 1x9 | Maks.Szybkość transmisji danych (Gb/s) | 1,25 Gb/s |
| Złącze optyczne | Dupleks SC,FC,ST | Zasięg | 550m² |
| DDM/DOM | Nie | Głoska bezdźwięczna | Światłowód wielomodowy |
| Środkowa długość fali | 850nm | Temperatura | 0 do 70°C (32 do 158°F) |
| Temperatura lutowania | <260°C | Napięcie zasilania | 3,3 V lub 5 V |
| Typ lasera | VCSEL | Typ PD | SZPILKA |
| Moc nadajnika | -9 ~ -3 dBm | Wrażliwość | <-18dBm |
| ER | >9dB | Przeciążać | >-3dBm |
| Protokoły | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Cechy
Aplikacja
Informacje dotyczące zamawiania
| Numer części | Opis |
| GT9-L0812-02C | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, SC, tryb wielomodowy 850nm 550m, 3.3V/5V, 0 do 70°C |
| GT9-L0812-02CF | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, FC, tryb wielomodowy 850nm 550m, 3.3V/5V, 0 do 70°C |
| GT9-L0812-02CT | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, ST, tryb wielomodowy 850nm 550m, 3.3V/5V, 0 do 70°C |
| GT9-L0812-02I | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, SC, tryb wielomodowy 850nm 550m, 3.3V/5V, -40 do 85°C |
| GT9-L0812-02IF | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, FC, tryb wielomodowy 850nm 550m, 3.3V/5V, -40 do 85°C |
| GT9-L0812-02IT | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, ST, tryb wielomodowy 850nm 550m, 3.3V/5V, -40 do 85°C |
| GT9-L0812-02C3 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, SC, tryb wielomodowy 850nm 550m, 3.3V, 0 do 70°C |
| GT9-L0812-02CF3 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, FC, tryb wielomodowy 850nm 550m, 3.3V, 0 do 70°C |
| GT9-L0812-02CT3 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, ST, tryb wielomodowy 850nm 550m, 3.3V, 0 do 70°C |
| GT9-L0812-02I3 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, SC, tryb wielomodowy 850nm 550m, 3.3V, -40 do 85°C |
| GT9-L0812-02IF3 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, FC, tryb wielomodowy 850nm 550m, 3.3V, -40 do 85°C |
| GT9-L0812-02IT3 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, ST, tryb wielomodowy 850nm 550m, 3.3V, -40 do 85°C |
| GT9-L0812-02C5 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, SC, tryb wielomodowy 850nm 550m, 5V, 0 do 70°C |
| GT9-L0812-02CF5 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, FC, tryb wielomodowy 850nm 550m, 5V, 0 do 70°C |
| GT9-L0812-02CT5 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, ST, tryb wielomodowy 850nm 550m, 5V, 0 do 70°C |
| GT9-L0812-02I5 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, SC, tryb wielomodowy 850nm 550m, 5V, -40 do 85°C |
| GT9-L0812-02IF5 | Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, FC, tryb wielomodowy 850nm 550m, 5V, -40 do 85°C |
| GT9-L0812-02IT5 |
Moduł nadawczo-odbiorczy 1x9, 1.25Gbps, ST, tryb wielomodowy 850nm 550m, 5V, -40 do 85°C |
SzpilkaDdefinicja
TypowyAObwód aplikacji
Uwaga 1: Napięcie robocze: 3,3 V
Uwaga 2: 3,3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
