Szczegóły Produktu:
|
| Typ formularza: | 1x9 | Łącza danych: | 155Mb/s |
|---|---|---|---|
| Długość kabla: | 20km | Środkowa długość fali: | 1310nm |
| Typ lasera: | FP | Złącze optyczne: | Duplex SC, ST, FC |
| Rodzaj kabla: | FNP | słowa kluczowe: | 1x9 155Mbps 1310nm, 1x9 20km transceiver optyczny, 1x9 moduł optyczny jednomodowy |
155Mb/s 1310nm 1x9Moduł nadawczo-odbiorczySMF 20km Duplex SC/ST/FC LVPECL PECL
Opis
Jednomodowe nadajniki-odbiorniki serii GIGAOPTO GT9-L1303-20x to niskoenergetyczny, wysokowydajny moduł do dwukierunkowej transmisji danych optycznych, takich jak SONET OC-3/SDH STM-1 i Fast Ethernet.Ten moduł nadawczo-odbiorczy serii 1x9 obsługuje transmisję na odległość do 20 km przez światłowód jednomodowy przy nominalnej długości fali 1310 nm.
Nadajnik zawiera laser FP 1310nm i obwód sterownika, który przekształca dane PECL na sygnał świetlny, a odbiornik zawiera fotodiodę InGaAs/InP PIN przekształcającą sygnał świetlny w prąd elektryczny, który jest wzmacniany i regenerowany w dane kompatybilne z PECL.
Ten jednomodowy nadajnik-odbiornik jest produktem laserowym klasy 1, zgodnym z normą IEC 60825.
Specyfikacja
| Opakowanie produktu | 1x9 | Szybkość przesyłania danych (Mb/s) | 155Mb/s |
| Złącze | Dupleks SC,FC,ST | Zasięg | 20km |
| DDM/DOM | Nie | Głoska bezdźwięczna | Światłowód jednomodowy |
| Gwarancja | 3 lata | temperatura robocza |
Reklama w telewizji 0 do 70°C (32 do 158°F) |
| Środkowa długość fali | 1310nm | Napięcie zasilania | 3,3 V lub 5 V |
| Temperatura lutowania | <260°C | Aktualny | 300mA |
| LDRodzaj | FP | Fotodetektor | SZPILKA |
| Optyczna moc wyjściowa | -15 do -8dBm | Wrażliwość | <-34 dBm |
| ER | >9dB | Przeciążać | >-3dBm |
| Protokoły | Zgodny z ITU-T G.957 | ||
Cechy
Aplikacja
Informacje dotyczące zamawiania
| Numer części | Opis |
| GT9-L1303-20C | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, tryb jednomodowy 1310nm 20km, 3.3V/5V, 0 do 70°C |
| GT9-L1303-20CF | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb jednomodowy 1310nm 20km, 3.3V/5V, 0 do 70°C |
| GT9-L1303-20CT | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb jednomodowy 1310nm 20km, 3.3V/5V, 0 do 70°C |

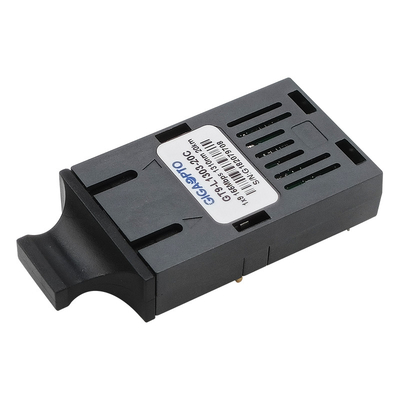

| GT9-L1303-20I | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, jednomodowy 1310nm 20km, 3.3V/5V, -40 do 85°C |

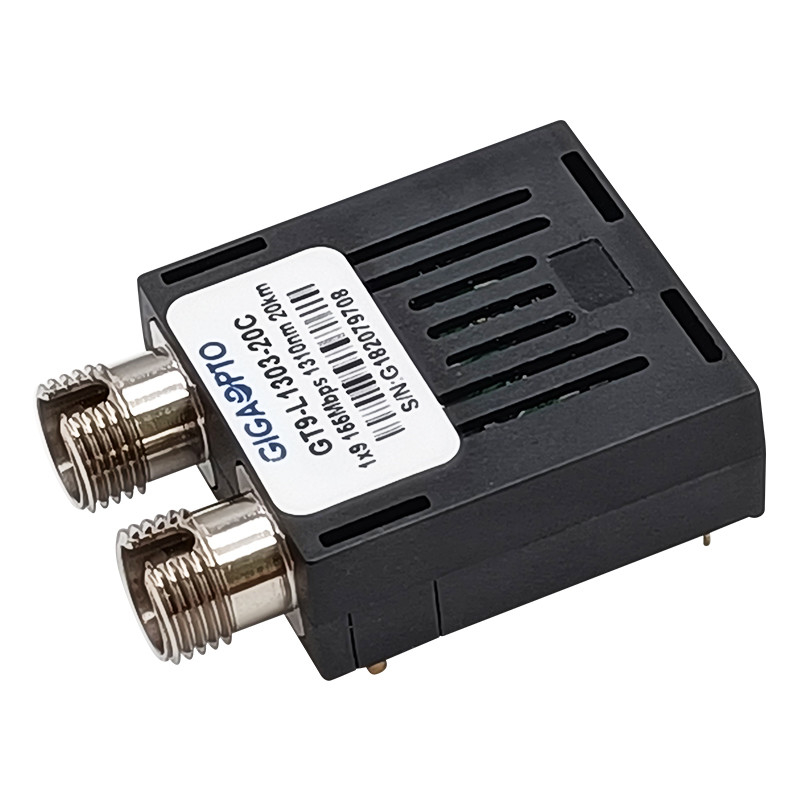

| GT9-L1303-20IF | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb jednomodowy 1310nm 20km, 3.3V/5V, -40 do 85°C |

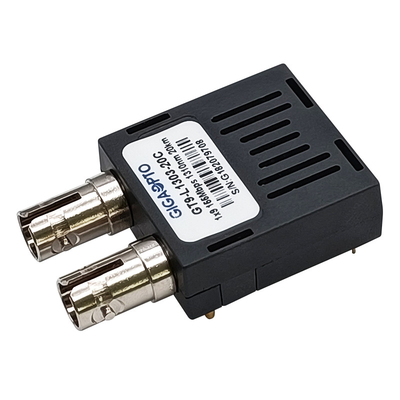

| GT9-L1303-20IT | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb jednomodowy 1310nm 20km, 3.3V/5V, -40 do 85°C |
| GT9-L1303-20C3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, tryb jednomodowy 1310nm 20km, 3.3V, 0 do 70°C |
| GT9-L1303-20CF3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb jednomodowy 1310nm 20km, 3.3V, 0 do 70°C |
| GT9-L1303-20CT3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb jednomodowy 1310nm 20km, 3.3V, 0 do 70°C |
| GT9-L1303-20I3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, jednomodowy 1310nm 20km, 3.3V,-40 do 85°C |
| GT9-L1303-20IF3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb jednomodowy 1310nm 20km, 3.3V,-40 do 85°C |
| GT9-L1303-20IT3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb jednomodowy 1310nm 20km, 3.3V, -40 do 85°C |
| GT9-L1303-20C5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, tryb jednomodowy 1310nm 20km, 5V, 0 do 70°C |
| GT9-L1303-20CF5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb jednomodowy 1310nm 20km, 5V, 0 do 70°C |
| GT9-L1303-20CT5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb jednomodowy 1310nm 20km, 5V, 0 do 70°C |
| GT9-L1303-20I5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, jednomodowy 1310nm 20km, 5V, -40 do 85°C |
| GT9-L1303-20IF5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb jednomodowy 1310nm 20km, 5V, -40 do 85°C |
| GT9-L1303-20IT5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, jednomodowy 1310nm 20km, 5V, -40 do 85°C |
Definicja pinów
TypowyAObwód aplikacji
Uwaga 1: Napięcie robocze: 3,3 V lub 5 V
Uwaga 2: 3,3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Uwaga 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
