Szczegóły Produktu:
|
| Opakowanie produktu: | 1x9 | Łącza danych: | 155Mb/s |
|---|---|---|---|
| Maksymalna długość łącza: | 2km | Środkowa długość fali: | 850nm |
| Typ nadajnika: | VCSEL | Złącze: | Duplex SC, ST, FC |
| Typ mediów: | tryb wielu | słowa kluczowe: | 1x9 155Mbps 850nm 2km, 155M 1x9 Tryb Multi |
| Podkreślić: | Transceiver optyczny 1x9 155 Mb / s,transceiver optyczny 1x9 2 km,transceiver LVPECL 850nm |
||

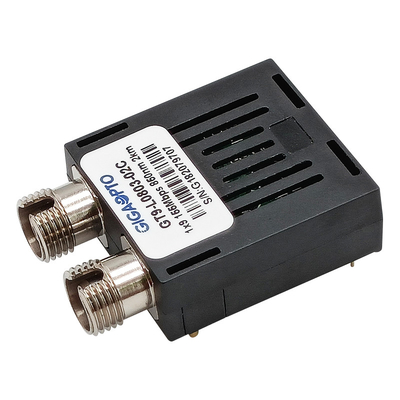

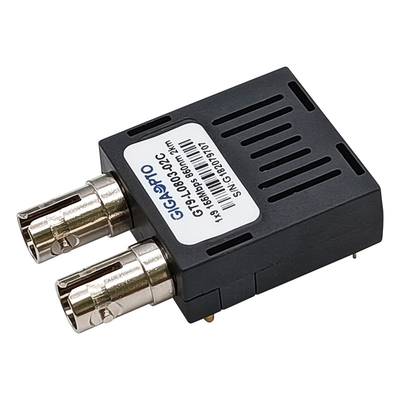

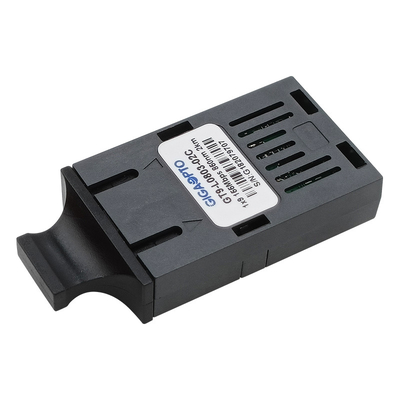

155Mb/s 1x9Moduł nadawczo-odbiorczy850nm MMF 2km Duplex SC/ST/FC LVPECL/PECL
Opis
Wielomodowe transceivery serii GIGAOPTO GT9-L0803-02x to niskoenergetyczne, wysokowydajne moduły do optycznej transmisji danych dupleksowych, takich jak SONET OC-3/SDH STM-1 i Fast Ethernet.Ten moduł nadawczo-odbiorczy serii 1x9 zapewnia transmisję na odległość 2 km przez światłowód wielomodowy przy nominalnej długości fali 850nm.Moduł integruje dwa obwody do odbioru i nadawania, przyjmuje pakiet 1×9, wykorzystuje pojedyncze zasilanie +3,3V /+5V.
Sekcja nadajnika wykorzystuje laser VCSEL z wieloma studniami kwantowymi i jest laserem klasy 1 zgodnym z międzynarodową normą bezpieczeństwa IEC-60825.Sekcja odbiorcza wykorzystuje zintegrowany przedwzmacniacz detektorowy InGaAs (IDP) zamontowany w złączu optycznym oraz ograniczający układ scalony za wzmacniaczem.Interfejs logiczny PECL upraszcza interfejs do obwodów zewnętrznych.
Specyfikacja
| Współczynnik kształtu | 1x9 | Prędkość | 155 Mb/s |
| Złącze | Dupleks SC,FC,ST | Odległość transmisji | 2km |
| Diagnostyka cyfrowa | Nieobsługiwany | KabelRodzaj | FRP |
| Gwarancja | 3 lata | temperatura robocza |
Reklama w telewizji 0 do 70°C (32 do 158°F) |
| Długość fali | 850nm | DostarczaćNapięcie | 3,3 V lub 5,0 V |
| Warunki lutowania | <260°C/10s | DostarczaćAktualny | 250mA |
| Komponenty optyczne | VCSEL | Fotodetektor | SZPILKA |
| Moc wyjściowa nadajnika | -10 ~ -3 dBm | RX Sen. | <-30dBm |
| Wskaźnik wymierania | >10dB | Moc wejściowa optyczna | >-3dBm |
| Protokoły | ITU-T G.957 | ||
Cechy
Aplikacja
Informacje dotyczące zamawiania
| Numer części | Opis |
| GT9-L0803-02C | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, tryb wielomodowy 850nm 2km, 3.3V/5V, 0 do 70°C |
| GT9-L0803-02CF | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb wielomodowy 850nm 2km, 3.3V/5V, 0 do 70°C |
| GT9-L0803-02CT | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb wielomodowy 850nm 2km, 3.3V/5V, 0 do 70°C |
| GT9-L0803-02I | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, Multi Mode 850nm 2km, 3.3V/5V, -40 do 85°C |
| GT9-L0803-02IF | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, Multi Mode 850nm 2km, 3.3V/5V, -40 do 85°C |
| GT9-L0803-02IT | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb wielomodowy 850nm 2km, 3.3V/5V, -40 do 85°C |
| GT9-L0803-02C3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, tryb wielomodowy 850nm 2km, 3.3V, 0 do 70°C |
| GT9-L0803-02CF3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb wielomodowy 850nm 2km, 3.3V, 0 do 70°C |
| GT9-L0803-02CT3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb wielomodowy 850nm 2km, 3.3V, 0 do 70°C |
| GT9-L0803-02I3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, tryb wielomodowy 850nm 2km, 3.3V,-40 do 85°C |
| GT9-L0803-02IF3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb wielomodowy 850nm 2km, 3.3V,-40 do 85°C |
| GT9-L0803-02IT3 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb wielomodowy 850nm 2km, 3.3V, -40 do 85°C |
| GT9-L0803-02C5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, tryb wielomodowy 850nm 2km, 5V, 0 do 70°C |
| GT9-L0803-02CF5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb wielomodowy 850nm 2km, 5V, 0 do 70°C |
| GT9-L0803-02CT5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb wielomodowy 850nm 2km, 5V, 0 do 70°C |
| GT9-L0803-02I5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, SC, tryb wielomodowy 850nm 2km, 5V, -40 do 85°C |
| GT9-L0803-02IF5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, FC, tryb wielomodowy 850nm 2km, 5V, -40 do 85°C |
| GT9-L0803-02IT5 | Moduł nadawczo-odbiorczy 1x9, 155Mbps, ST, tryb wielomodowy 850nm 2km, 5V, -40 do 85°C |
