Szczegóły Produktu:
|
| Nazwa produktu: | OC48 STM16 SR-0 SFP | Współczynnik kształtu: | SFP (Mini-GBIC) |
|---|---|---|---|
| Szybkość przesyłania danych: | 2,488 Gb/s | Tryb światłowodowy: | FRP |
| Dystans: | 300m | Komponenty optyczne: | VCSEL 850nm |
| Uruchomiona moc: | -9,5 do -3 dBm | Wrażliwość: | < -18dBm |
| słowa kluczowe: | Moduł SFP 2.5G, OC-48 STM-16, 300m 850nm moduł nadawczo-odbiorczy |

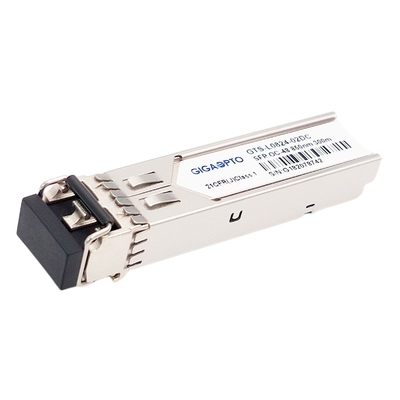

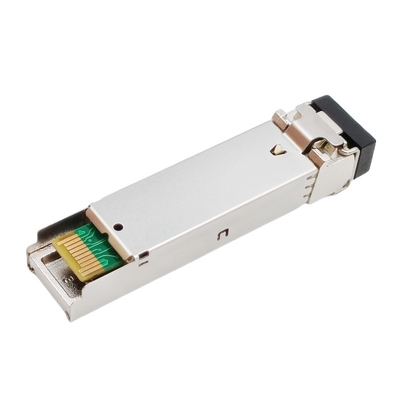

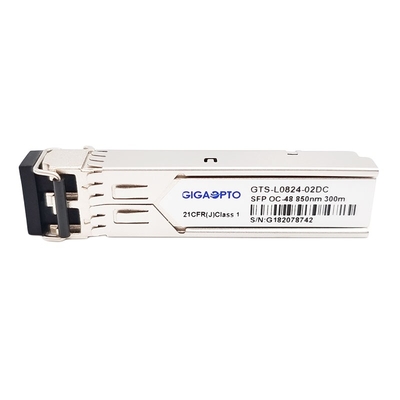

OC-48/STM-16 SR-02,5 Gb/sSFP 850nmMMF 300mDOM Duplex LC Moduł nadawczo-odbiorczy
Opis
Wielomodowy transceiver GIGAOPTO GTS-L0824-02DC to podwójny moduł wtykowy 2,5 Gb/s Small Form-factor, odpowiedni do aplikacji szeregowej optycznej transmisji danych 2,5 Gb/s, takich jak SDH STM-16 I-16/SONET OC-48 SR -1/2x Fibre Channel.Ten SFP OC48 SR-0 zapewnia przepustowość 2,5 Gb/s do 300 metrów przez światłowód wielomodowy (MMF) przy długości fali 850 nm za pośrednictwem złącza LC.
Sekcja nadajnika zawiera laser VCSEL 850 nm, który jest laserem klasy 1 zgodnym z międzynarodową normą bezpieczeństwa IEC 60825. Sekcja odbiornika wykorzystuje szybką fotodiodę (PD) InGaAs PIN i przedwzmacniacz transimpedancyjny.
Ten transceiver jest w pełni zgodny z SFP Multi-Source Agreement (MSA) i standardem SONET OC-48 SR.
Specyfikacja
| FormularzRodzaj | SFP (Mini-GBIC) | Szybkość przesyłania danych(maks.) | 2,5 Gb/s |
| Złącze optyczne | dupleks LC | Odległość transmisji | 0,3 km |
| DOM | TAk | Tryb światłowodowy | Światłowód wielomodowy |
| CentrummiDługość fali | 850nm | Środowisko |
C-Temp 0 do 70°C I-Temp -40 do 85°C |
| Prąd zasilania | <300mA | Napięcie zasilania | 3.30V |
| Typ lasera | VCSEL 850nm | Typ PD | SZPILKA |
| Moc optyczna TX | -9,5 do -3 dBm | Czułość RX | <-18dBm |
| ER | > 9dB | Przeciążenie RX | > -3dBm |
| Protokoły | Zgodny z MSA, IEC-60825 FDA | ||
Cechy
Aplikacja
Informacje dotyczące zamawiania
| Nr części | Opis | Szybkość przesyłania danych | Długość fali | Zasięg | Głoska bezdźwięczna | Czułość RX |
| GTS-L0824-02DC | OC-48/STM-16 SR-0 SFP | 2,5 Gb/s | 850nm | 300m | FRP | <-18dBm |
| GTS-L1324-02DC | OC-48/STM-16 SR-1 SFP | 2,5 Gb/s | 1310nmn | 2km | FNP | <-18dBm |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2,5 Gb/s | 1310nm | 15km | FNP | <-18dBm |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2,5 Gb/s | 1310nm | 15km | FNP | <-18dBm |
| GTS-L1324-40DC | OC-48/STM-16 LR-1 SFP | 2,5 Gb/s | 1310nm | 40km | FNP | <-27 dBm |
| GTS-L1524-40DC | OC-48/STM-16 IR-2 SFP | 2,5 Gb/s | 1550nm | 40km | FNP | <-20dBm |
| GTS-L1524-80DC | OC-48/STM-16 LR-2 SFP | 2,5 Gb/s | 1550nm | 80km | FNP | <-28dBm |
Definicja pinów
TypowyAObwód aplikacji
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
