Optyczny moduł nadawczo-odbiorczy 1.25G SFP 1550nm 160km 1000BASE ZX SMF Duplex LC DOM

Kompatybilny z Cisco 1000BASE-ZX 1550nm SMF 160km DOM Duplex LC SFP Moduł nadawczo-odbiorczy

Opis

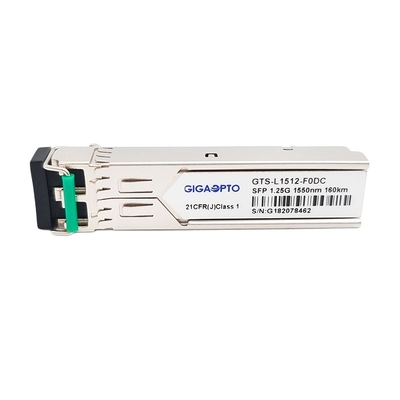

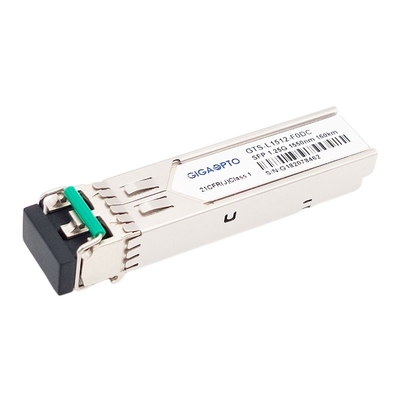

Transceiver GTS-L1512-F0DC GIGAOPTO to niewielki moduł wtykowy, który zapewnia przepustowość 1000BASE-ZX do 160 km przez światłowód jednomodowy przy długości fali 1550nm przez złącze LC.Wbudowany cyfrowy monitoring optyczny (DOM) umożliwia dostęp do parametrów pracy w czasie rzeczywistym.Transceiver składa się z pięciu sekcji: sterownika LD, wzmacniacza limitującego, cyfrowego monitora diagnostycznego, lasera DFB i fotodetektora APD. Łącze danych modułu do 160km w światłowodzie jednomodowym 9/125um.Moduł 1G SFP został zaprojektowany tak, aby był zgodny z SFF-8472 SFP Multi-Source Agreement (MSA).

Specyfikacja

Uwaga: Gdy transceiver dalekiego zasięgu jest używany w transmisji na krótkie odległości, należy dopasować odpowiedni tłumik

zgodnie z tabelą.

Cechy

• Szybkość transmisji do 1,25 Gb/s
• Nadajnik laserowy DFB 1550nm i fotodetektor APD
• 160km z SMF 9/125µm
• Wtykowy interfejs optyczny typu Duplex LC/UPC
• SFP z możliwością podłączania podczas pracy
• Pojedynczy zasilacz 3.3 V i interfejs logiczny LVTTL
• Niskie rozpraszanie mocy
• Metalowa obudowa, dla niższych EMI
• Obsługa interfejsu cyfrowego monitorowania diagnostycznego;
• Międzynarodowy certyfikat bezpieczeństwa laserowego klasy 1
• Temperatura pracy obudowy:

C-Temp: 0°C~70°C

I-Temp: -40 ° C ~ 85 ° C

• Zgodny z RoHS
• Zgodny z SFF-8472

Aplikacja

• Przełączniki i routery Gigabit Ethernet
• Infrastruktura przełącznika Fibre Channel
• Aplikacje z przełączaną płytą montażową
• Interfejs routera/serwera

Zgodność

Transceivery optyczne Gigaopto są w 100% kompatybilne z wieloma znanymi markami przełączników i nie powodują uszkodzeń urządzeń OEM.Aby zapewnić jakość i kompatybilność naszych produktów, każdy produkt jest dokładnie testowany na odpowiednim sprzęcie przed dostawą do klientów.
W celu uzyskania zgodności (1000BASE-ZX SFP 1550nm 160km) należy zapoznać się z tabelą korespondencji P/N.Jeśli marki i numeru części, której szukasz, nie ma na poniższej liście, daj nam znać, a z przyjemnością udzielimy Ci więcej szczegółów.

Informacje dotyczące zamawiania

Definicja pinów

Typowy obwód aplikacji

Zarys pakietu

Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
