Szczegóły Produktu:
|
| Nazwa produktu: | SFP28 25G ER | Szybkość przesyłania danych: | 25 Gb/s |
|---|---|---|---|
| Długość fali: | 1310nm | Interfejs: | Duplex LC |
| Zasięg: | 40km | Gwarancja: | 3 LATA |
| słowa kluczowe: | 25GBASE-ER 40km, gigabitowy transceiver światłowodowy | ||
| Podkreślić: | Transceiver optyczny 25GBASE ER SFP28,40km Transceiver optyczny SFP28,Transceiver optyczny SFP28 40km |
||

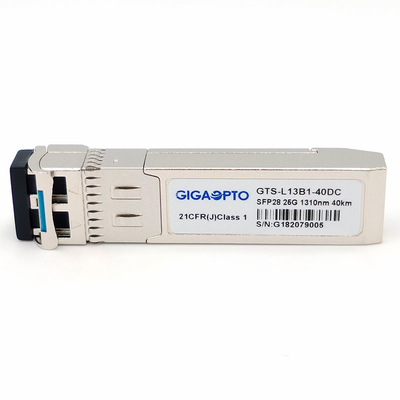

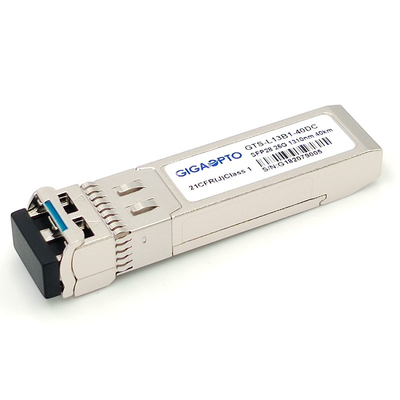

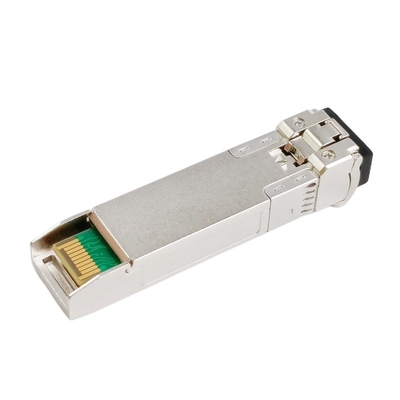

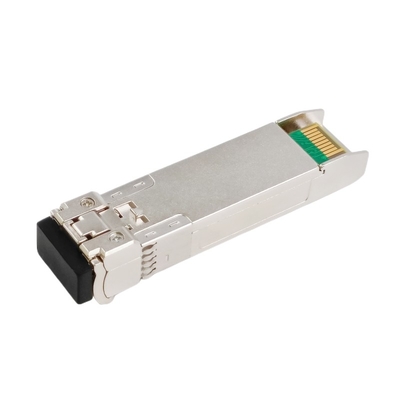

40km Jednomodowy SFP28 25GERŚwiatłowodowy moduł nadawczo-odbiorczy Ethernet 1310nm EML + APDDuplex LC DOM
Opis
Urządzenie nadawczo-odbiorcze Gigaopto GTS-L13B1-40DC zapewnia przepustowość 25GBase-ER na odległość do 40 km dla optycznej komunikacji danych, takiej jak 25G Ethernet i opcja CPRI 10. Jest wyposażony w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.
Ten moduł 25G SFP28 ER jest przeznaczony do światłowodu jednomodowego i działa przy nominalnej długości fali 1310 nm.Sekcja nadajnika wykorzystuje laser DFB z wieloma studniami kwantowymi 1310 nm i jest laserem klasy 1 zgodnym z międzynarodową normą bezpieczeństwa IEC-60825.Sekcja odbiornika wykorzystuje zintegrowany przedwzmacniacz detektora InGaAs (IDP) zamontowany w złączu optycznym oraz układ scalony odzyskiwania danych zegara wyboru szybkości (CDR).
Kompatybilny z SFF-8431, SFF-8432, obsługuje protokół bezprzewodowy (CPRI/eCPRI), 25G Ethernet ER i 25G Fibre Channel.Posiada wbudowany zegar i odzyskiwanie danych (CDR).Cyfrowe funkcje diagnostyczne są dostępne przez I2C, jak określono w SFF-8472 i SFF-8402.
Specyfikacja
| Współczynnik kształtu | SFP28 | Maksymalna szybkość transmisji danych | 25,78 Gb/s |
| Długość fali | 1310nm | Maksymalny zasięg | 40km |
| Złącze | Dupleks LC | Rodzaj kabla | FNP |
| Typ nadajnika | EML 1310nm | Typ odbiornika | APD |
| Moc nadajnika | 0~6dBm | czułość odbiornika | <-19dBm |
| Powerbudżet | 19dB | Przeciążenie odbiornika | >-4dBm |
| Pobór energii | ≤1,5W | Wskaźnik wymierania | >4dB |
| Diagnostyczny | Utrzymany | Funkcja FEC | Nieobsługiwany |
| CDR | Wbudowany CDR TX i RX | Zakres temperatury | 0 do 70°C (32 do 158°F) |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Aplikacja | 25G Ethernet, 25G CRPI | ||
| Zgodność | IEC/EN 61000-4-2,IEC-60825,FDA 21CFR 1040.10 i 1040.11,RoHS | ||
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Notatka |
| Nadajnik | ||||||
| Środkowa długość fali | λc | 1295 | 1310 | Nm | ||
| Średnia uruchomiona moc | PO | 0 | +6,0 | dBm | ||
| Średnia uruchomiona moc (laser wyłączony) | Pwyłączony | - | - | -30 | dBm | |
| Pasmo widma (-20dB) | Dl | - | - | 1 | Nm | |
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Nadajnik i kara za rozproszenie | TDP | 1 | dB | |||
| Wskaźnik wymierania | ER | 6 | - | dB | ||
| Wyjściowa maska na oczy | Zgodny z IEEE 802.3cc | 2 | ||||
| Odbiorca | ||||||
| Wejście optycznej długości fali | λW | 1272,55 | - | 1310,19 | Nm | |
| Czułość odbiornika-AVG | PSsens | -19 | dBm | 1 | ||
| Czułość odbiornika-OMA | PSens-OMA | -18,2 | dBm | 1 | ||
| Wejściowa moc nasycenia (przeciążenie) | PSAT | -4 | - | - | dBm | 1 |
| Odbicie odbiornika | -26 | dB | ||||
| Utrata sygnału Asert | PA | -30 | - | - | dBm | |
| Utrata sygnału, cofnięcie potwierdzenia | PD | - | - | -20 | dBm | |
| LOS -Histereza | PHys | 0,5 | dB | |||
Notatka:
1. BER≤5x10-5
Charakterystyka szybkiego interfejsu elektrycznego
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Nadajnik | ||||||
| Swing różnicowego wejścia | Vin (pp) | 190 | 700 | mV | ||
|
Strata powrotna na wejściu różnicowym (Min) |
RLd (f) |
9,5-0,37f, 0,01≤f<8 |
dB |
|||
| 4,75–7,4 log10(f/14), 8 ≤f<19 | ||||||
|
Różnica do straty powrotnej sygnału wejściowego w trybie wspólnym (Min) |
RLdc (f) |
22-20 (f/25,78), 0,01≤f<12,89 |
dB |
|||
| 15-6 (f/25.78), 12.89≤f<19 | ||||||
| Niezgodność zakończenia różnicowego | Tm | - | - | 10 | % | |
| Szerokość oczu | miw | - | - | 0,46 | interfejs użytkownika | |
| Zastosowany sinusoidalny jitter Pk-Pk | Ppj | Według IEEE 802.3bm | ||||
| Wysokość oczu | mih | - | 95 | - | mV | |
| Napięcie prądu stałego w trybie wspólnym | DCv | -350 | - | 2850 | mV | |
| Odbiorca | ||||||
| Różnicowe dane wyjściowe Swing | Vout (pp) | 300 | - | 850 | mV | |
| Szerokość oczu | miw | 0,57 | - | - | interfejs użytkownika | |
| Pionowe zamknięcie oczu | Vec | - | - | 5,5 | dB | |
|
Strata powrotna na wyjściu różnicowym (Min) |
RLd(f) |
9,5-0,37f, 0,01≤f<8 |
dB |
|||
| 4,75–7,4 log10(f/14), 8 ≤f<19 | ||||||
|
Strata powrotna podczas konwersji trybu wspólnego na różnicowy (Min) |
RLdc(f) |
22-20 (f/25,78), 0,01≤f<12,89 |
dB |
|||
| 15-6 (f/25.78), 12.89≤f<19 | ||||||
| Niezgodność zakończenia różnicowego | Tm | - | - | 10 | % | |
| Czas przejścia, 20% do 80% | Tr/Tf | 12 | - | - | ps | 20% ~ 80% |
Charakterystyka interfejsu elektrycznego o niskiej prędkości
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | Notatka |
| Nadajnik | ||||||
| Wyjście błędu nadajnika-wysokie | VBłądH | 2 | - | Vcc + 0,3 | V | |
| Wyjście błędu nadajnika-niskie | VBłąd L | 0 | - | 0,8 | V | |
| Napięcie wyłączenia nadajnika - wysokie | VDisH | 2 | - | Vcc + 0,3 | V | |
| Napięcie wyłączenia nadajnika - niskie | VDisL | 0 | - | 0,8 | V | |
| Odbiorca | ||||||
| Napięcie wyjściowe LOS-wysokie | VLOSH | 2 | - | Vcc + 0,3 | V | |
| LOS Napięcie wyjściowe-niskie | VLOSL | 0 | - | 0,8 | V | |
Zgodność
Wszystkie optyczne moduły nadawczo-odbiorcze Gigaopto GTS-L13B1-40DC są typu open source, mogą być kodowane, aby były w pełni kompatybilne z urządzeniami głównego nurtu, zapoznaj się z poniższym formularzem, aby uzyskać więcej kompatybilności produktów, skontaktuj się z nami.
| Odpowiednia kompatybilna marka/numer części | |||
| Kompatybilna marka | Numer części | Kompatybilna marka | Numer części |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Brokat | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Aby uzyskać więcej informacji o naszej serii transceiverów 25GBASE, zapoznaj się z następującym formularzem
| Nr części | Opis | Długość fali | Zasięg | Typ włókna | Moc nadawania (dBm) | Czułość Rx (dBm) | DDM |
| GTS-L08B1-01DC | 25G SR | 850nm | 100m | FRP | -6,4 ~ 2,4 | < -10,3 | Tak |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | FRP | -6,4 ~ 2,4 | < -10,3 | Tak |
| GTS-L08B1-01MC | 25G CSR Dual Rate 10/25G | 850nm | 100m | FRP | -5~2,4 | ＜-10,3 | Tak |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | FNP | -4,5~2,5 | <-11,4 | Tak |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | FNP | 0~6 | <-19 | Tak |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | FNP | 0~6 | <-19 | Tak |
| GTS-B23B1-10DC | 25 GB dysków twardych LR | 1270/1330nm | 10km | FNP | -2~4 | <-13 | Tak |
| GTS-B32B1-10DC | 25 GB dysków twardych LR | 1330/1270nm | 10km | FNP | -2~4 | <-13 | Tak |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270/1330nm | 20km | FNP | 0~6 | <-14 | Tak |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330/1270nm | 20km | FNP | 0~6 | <-14 | Tak |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40km | FNP | 0~6 | <-18 | Tak |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40km | FNP | 0~6 | <-18 | Tak |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | FNP | 0~6 | <-14 | Tak |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | FNP | 0~6 | <-14 | Tak |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | FNP | 0~6 | <-19 | Tak |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | FNP | 0~6 | <-19 | Tak |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | FNP | -2~6 | <-12 | Tak |
