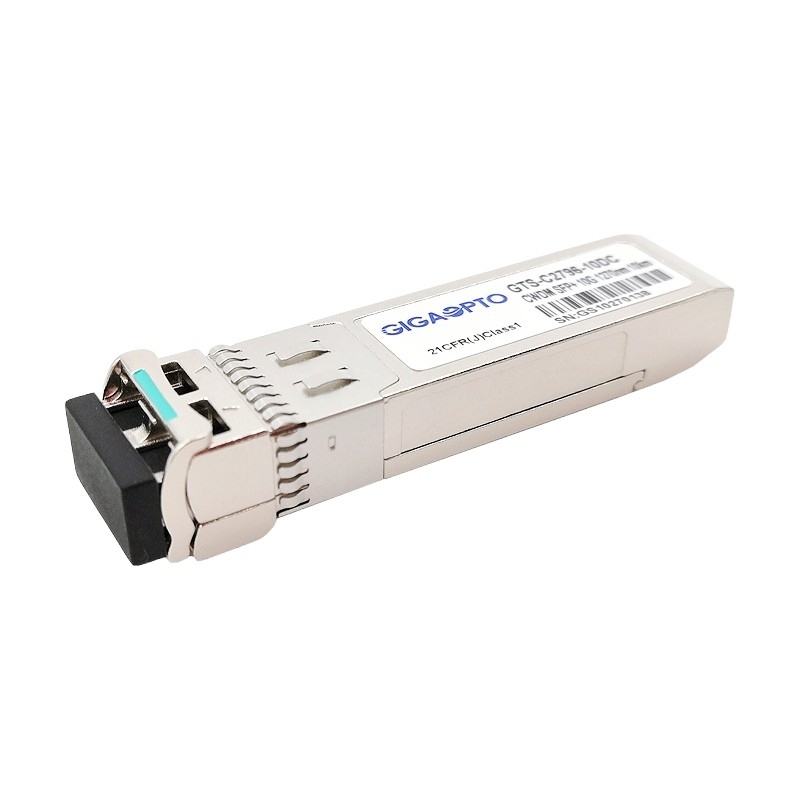

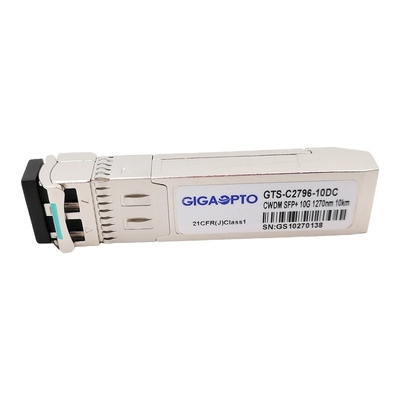

10 Gb / s SFP + CWDM LR 1270 1610nm Optyczny moduł nadawczo-odbiorczy SMF 10 km LC DOM

Rozpraszanie małej mocy CWDM DFB + PIN 10G SFP + 1270 ~ 1610nm Światłowodowy moduł nadawczo-odbiorczy 10 km LC DOM

Opis produktu serii 10G SFP + CWDM LR (1270 ~ 1610)nm

Ta seria urządzeń nadawczo-odbiorczych CWDM SFP+ LR z możliwością podłączania podczas pracy zapewnia wysoką wydajność i szerokopasmowe rozwiązania komunikacyjne dla multipleksowanych sieci optycznych.Ten moduł nadawczo-odbiorczy CWDM SFP+ jest przeznaczony do połączeń 10 Gigabit Ethernet do 10 km za pośrednictwem dwużyłowego włókna jednomodowego (SMF).Posiada wysoce niezawodny nadajnik CWDM DFB i fotodetektor PIN w złączu optycznym duplex LC.Dostępnych jest 18 środkowych długości fal od 1270 nm do 1610 nm, z każdym krokiem 20 nm.Oferowany jest gwarantowany minimalny budżet łącza optycznego wynoszący 10 dB.

Moduł SFP+ jest zgodny ze standardami SFF-8431, SFF-8432 oraz IEEE 802.3ae 10GBASE-LR i 10G Fibre Channel.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, jak określono w SFF-8472.

Specyfikacja funkcjonalna

Informacje dotyczące zamawiania

Cechy

• SFP+ z możliwością podłączania podczas pracy
• Obsługuje szybkości transmisji od 9,95 do 10,5 Gb/s
• Zgodny ze standardem SFP+ MSA SFF-8431
• Zgodny z 802.3ae 10GBASE-LR
• 18-falowy nadajnik CWDM DFB od 1270nm do 1610nm, z krokiem 20nm
• Maksymalna długość łącza 10 km na SMF
• Niechłodzony laser CWDM DFB, fotodioda PIN
• Wbudowany cyfrowy monitoring diagnostyczny (DDM) przez interfejs szeregowy zgodny z SFF-8472
• Dwustronne gniazdo LC
• Komercyjny zakres temperatur od 0°C do 70°C
• Pojedynczy zasilacz 3.3 V
• Rozpraszanie mocy < 1,0 W
• Zgodny z RoHS i bezołowiowy
• Laser klasy 1 Zgodność z międzynarodową normą bezpieczeństwa IEC-60825

Aplikacja

• 10GBASE-LR/10GBASE-LW Ethernet CWDM
• Kanał światłowodowy 10G
• Przełączniki i routery do centrów danych 10GE
• Karty sieciowe 10GE i konwertery mediów światłowodowych

Standard

• Zgodny ze specyfikacją MSA SFP+ (SFF-8431)
• Zgodny z SFF-8472
• Opcja szybkości łącza CPRI: 9830.4 Mb/s
• Zgodny z IEEE 802.3ae

Zgodność

Gigaopto produkuje i przechowuje pełną gamę transceiverów optycznych do 100G.Wszystkie nasze optyczne moduły nadawczo-odbiorcze są testowane pod kątem zgodności z docelowym środowiskiem przełączników i są w 100% kompatybilne z głównymi markami, takimi jak Cisco, Brocade, HP, Juniper, HW, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com itp. i udzielamy 3-letniej gwarancji.

Dla tego 10G SFP + CWDM LR 10km, proszę odnieść się do tabeli korespondencji P/N (na przykład w kanale o długości fali 1270nm).Aby uzyskać większą kompatybilność produktów, nie wahaj się nas o tym powiadomić.

Wymiary mechaniczne

Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
