Szczegóły Produktu:
|
| Nazwa produktu: | 1000BASE-BX SFP | Rodzaj formy produktu: | SFP |
|---|---|---|---|
| Prędkość przesyłu danych: | 1000Mb/s | Maksymalna odległość: | 40km (24,9 mil) |
| Środkowa długość fali: | 1310nm-TX/1550nm-RX | Wsparcie DOM: | TAK |
| Typ złącza: | Simpleks LC | Budżet mocy: | 20dB |
| słowa kluczowe: | 1.25G BiDi SFP 40km, moduł światłowodowy SFP BiDi, 1000BASE-BX T1310nm R1550nm | ||
| Podkreślić: | Moduł nadawczo-odbiorczy 1.25G DOM,moduł nadawczo-odbiorczy 1000BASE BX DOM,SFP 40 km |
||
Zgodny z Cisco 1000BASE-BX BiDi SFP Transceiver 1,25G 40km 1310nm-Tx/1550nm-Rx Simplex LC DOM SMF
Opis

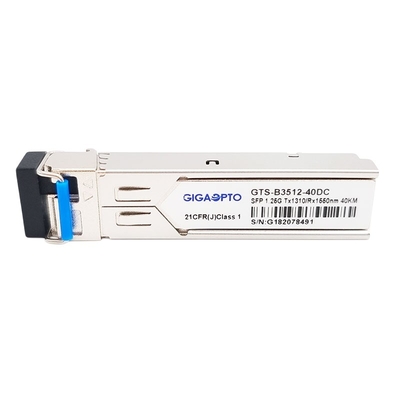

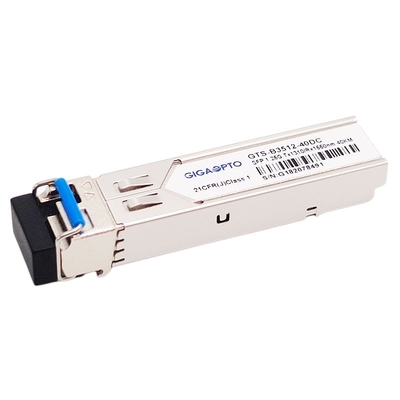

Urządzenie nadawczo-odbiorcze GTS-B3512-40DC GIGAOPTO to jednowłóknowy, dwukierunkowy moduł BIDI 1,25 Gb/s Small Form-factor Pluggable (SFP) BIDI do użytku w 1000BASE Ethernet i 1G Fibre Channel.Transceiver 1000BASE-BX40 BiDi SFP zapewnia do 40 km szybkich łączy danych o przepustowości 1000Base-BX przez światłowód jednomodowy (SMF) przy użyciu fal o długości 1310nm-TX/1550nm-RX przez złącza LC simplex.
Moduł SFP obsługuje funkcje cyfrowego monitoringu optycznego (DOM) zgodnie ze standardem branżowym SFF-8472 Multi-Source Agreement (MSA).Ta funkcja daje użytkownikowi końcowemu możliwość monitorowania parametrów SFP w czasie rzeczywistym, takich jak optyczna moc wyjściowa, optyczna moc wejściowa, temperatura, prąd polaryzacji lasera i napięcie zasilania transceivera.
Moduł nadawczo-odbiorczy GTS-B3512-40DC SFP to produkt laserowy klasy 1 zgodny ze standardami FDA/CDRH i IEC-60825.
Specyfikacja
| Kompatybilna marka | CISCO | Zgodny numer części | GLC-BX40-U |
| Współczynnik kształtu | SFP | Łącza danych | 1250 Mb/s |
| Typ złącza | Simpleks LC | Długość łącza | 40 000 m (131 234 stóp) |
| Cyfrowy monitoring optyczny | TAK |
Tryb światłowodowy |
Światłowód jednomodowy |
| MagazynowanieTtemperaturaRAnge | -40 do 85°C (-40 do 185°F) | Środowisko |
Reklama w telewizji 0 do 70°C (32 do 158°F) |
| Budżet mocy | 20dB | Wilgotność otoczenia | 5% ~ 70% bez kondensacji |
| Środkowa długość fali | 1310nm-TX/1550nm-RX | Napięcie zasilania | 3.30V |
| Maks.Pobór energii | 1W | Prąd zasilania | <280mA |
| Komponenty optyczne | DFB BiDi | Typ odbiornika | SZPILKA |
| Optyczna moc wyjściowa | -5~0dBm | Czułość RX | <-23dBm |
| Wskaźnik wymierania | >9dB |
Wejście Nasycenie Moc |
>-3dBm |
| Protokoły | Gigabit Ethernet, Gigabit Fibre Channel, zgodność z MSA | ||
Uwaga: Gdy transceiver dalekiego zasięgu jest używany w transmisji na krótkie odległości, należy dopasować odpowiedni tłumik
zgodnie z tabelą.
| Dystans | ≤10km | ≤20km |
| Tłumik | 10dB | 5dB |
Cechy
Typ B: 1550nm DFB TX/1310nm RX
Handlowy: 0°C ~ 70°C (32 ~ 158°F)
Rozszerzony: -20 ° C ~ 85 ° C (-4 ~ 185 ° F)
Przemysłowe: -40 ° C ~ 85 ° C (-40 ~ 185 ° F)
Aplikacja
Zgodność
Transceivery optyczne Gigaopto są w 100% kompatybilne z wieloma znanymi markami przełączników i nie powodują uszkodzeń urządzeń OEM.Aby zapewnić jakość i kompatybilność naszych produktów, każdy produkt jest dokładnie testowany na odpowiednim sprzęcie przed dostawą do klientów.
Dla tej kompatybilności (1000BASE-BX BiDi SFP TX-1310nm/RX-1550nm 40km) należy zapoznać się z tabelą korespondencji P/N.Jeśli marki i numeru części, której szukasz, nie ma na poniższej liście, daj nam znać, a z przyjemnością udzielimy Ci więcej szczegółów.
| Kompatybilna marka | Kompatybilny P/N/ | Kompatybilna marka | Kompatybilny P/N |
| GIGAOPTO | GTS-B3512-40DC | H3C | SFP-GE-LH40-SM1310-BIDI |
| CISCO | GLC-BX40-U | Brokat | E1MG-1G-BXU-40 |
| Jałowiec | SFP-GE40KT13R15 | D-Link | DEM-331R |
Informacje dotyczące zamawiania
| P//N | Opis | Prędkość | Długość fali | Dystans | Nadajnik | Moc nadajnika |
| GTS-B3412-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1310nm/R1490nm | 40km | DFB | -5~0dBm |
| GTS-B4312-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1490nm/R1310nm | 40km | DFB | -5~0dBm |
| GTS-B3512-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1310nm/R1550nm | 40km | DFB | -5~0dBm |
| GTS-B5312-40DC | 1000BASE-BX 1.25G BiDi SFP | 1250Mb/s | T1550nm/R1310nm | 40km | DFB | -5~0dBm |
Definicja pinów
Typowy obwód aplikacji
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
