Szczegóły Produktu:
|
| Nazwa produktu: | 10G eLR20 | Szybkość przesyłania danych: | 10 Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | SFP+ | Długość fali: | 1310nm |
| składniki: | DFB+PIN | Przenoszenie: | 20km |
| Złącze: | Podwójny LC | słowa kluczowe: | SFP+ 10G eLR 20KM, dostosowany 10GBASE LR20 |
| Podkreślić: | Światłowód jednomodowy SFP + SMF,światłowód jednomodowy 1310nm SMF,moduł DDM 20 km sfp |
||

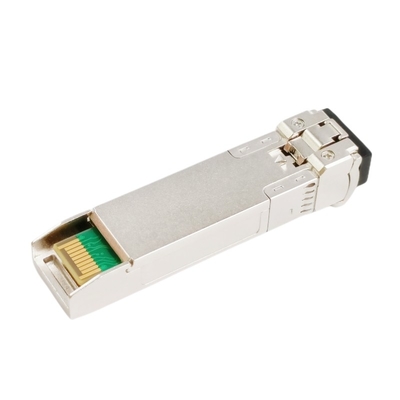

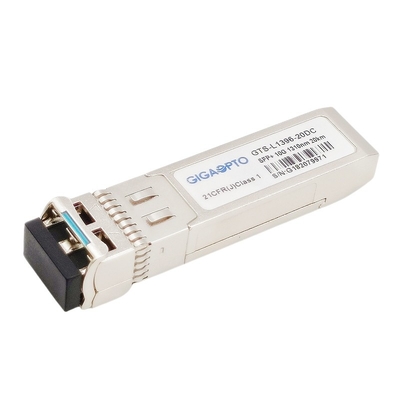

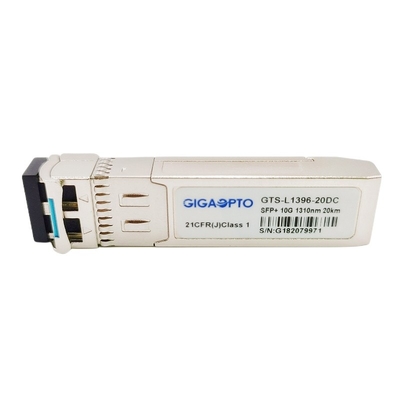

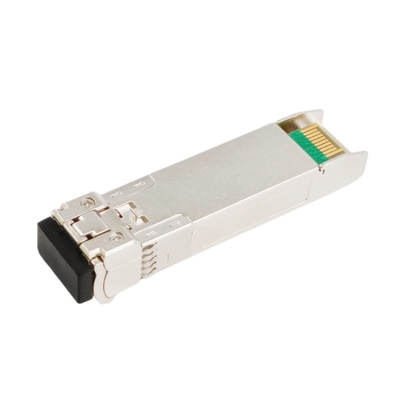

SFP+ 10G eLR 20km Moduł nadawczo-odbiorczy SMF LC DOM
Opis
Moduł nadawczo-odbiorczy 10G eLR jest przeznaczony do użytku w łączach 10 Gigabit Ethernet do 20 km przez dwużyłowe światłowód jednomodowy (SMF) ze złączem LC duplex.Są zgodne z SFF-8431, SFF-8432 i IEEE 802.3ae.
Nadajnik-odbiornik 10G eLR SFP+ składa się z dwóch sekcji: sekcja nadajnika wykorzystuje laser DFB z wieloma studniami kwantowymi 1310 nm i jest laserem klasy 1 zgodnym z międzynarodową normą bezpieczeństwa IEC-60825, sekcja odbiornika wykorzystuje zintegrowany przedwzmacniacz detektora InGaAs (IDP) w nagłówku optycznym i ograniczającym układzie scalonym po wzmacniaczu.
Cyfrowe monitorowanie diagnostyczne jest dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, jak określono w SFF-8472.
Charakteryzując się niskim zużyciem energii i dużą szybkością, ten transceiver 10G SFP+ jest idealny do przełączników 10 Gigabit Ethernet (10GbE), routerów, kart sieciowych (NIC) i konwerterów mediów itp.
Każdy transceiver jest w 100% sprawdzany optycznie i testowany przed wysyłką.
Specyfikacja
| Opakowania | SFP Plus | Szybkość przesyłania danych | 10G |
| Środkowa długość fali | 1310nm | Maksymalny zasięg | 20km |
| Typ złącza | Podwójny LC | Typ włókna | FNP |
| Typ LD | Laser DFB | Typ odbiornika | SZPILKA |
| Moc nadajnika | -6 ~ +1dBm | Czułość RX | <-14,4 dBm |
| Budżet mocy | 8,4 dB | Wskaźnik wymierania | >3,5dB |
| Pobór energii | ≤1,0W | Przeciążenie RX | >0,5 dBm |
| Wsparcie DOM | Utrzymany | Zakres temperatury | Kom. |
| OEM/ODM | Utrzymany | Gwarancja | 36 miesięcy |
| Protokoły | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA zgodny, CPRI, eCPRI | ||
Cechy
Aplikacja
Normy
Charakterystyka elektryczna i optyczna
| Parametry elektryczne | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Całkowity prąd zasilania | ICC | 300 | mama | |||
| Nadajnik | ||||||
| Różnicowe napięcie wejściowe nadajnika | 180 | 1200 | mV | |||
| Tx_Fault Napięcie wyjściowe — wysokie | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault Napięcie wyjściowe — niskie | TOM | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Napięcie wejściowe — wysokie | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Napięcie wejściowe — niskie | VIL | 0 | 0,8 | V | LVTTL | |
| Wejściowa impedancja różnicowa | 90 | 100 | 110 | Ω | ||
| Odbiorca | ||||||
| Różnicowe napięcie wyjściowe odbiornika | 300 | 850 | mV | |||
| Parametry elektryczne | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Napięcie wyjściowe LOS — wysokie | VOH | 2,4 | Vcc | V | LVTTL | |
| Napięcie wyjściowe LOS — niskie | TOM | 0 | 0,4 | V | LVTTL | |
| Wyjściowa impedancja różnicowa | 90 | 100 | 110 | Ω | ||
| Charakterystyka nadajnika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Średnia moc wyjściowa | DĄSAĆ SIĘ | -6 | +1 | dBm | ||
| Środkowa długość fali | λc | 1290 | 1310 | 1330 | Nm | |
| Szerokość widmowa (-20dB) | λ | 1 | Nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||
| Wskaźnik wymierania | ER | 3,5 | dB | |||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | |||
| Optyczny czas narastania/opadania | TR/TF | 28 | 50 | ps | ||
| Nadajnik i kara za rozproszenie | TDP | 3.2 | dB | |||
| Nadajnik wyłączony Zasilanie | PWYŁ | -45 | dBm | |||
| Wyjściowy schemat oka | Zgodny z IEEE802.3ae | |||||
| Charakterystyka odbiornika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Środkowa długość fali | λc | 1260 | 1610 | Nm | ||
| czułość odbiornika | PSEN | -14,4 | dBm | 1 | ||
| Wejściowa moc nasycenia (przeciążenie) | PSAT | 0,5 | dBm | |||
| Odbicie odbiornika | -12 | dB | ||||
| Poziom odebrania certyfikatu LOS | ZAGUBIONY | -17 | dBm | |||
| LOS Poziom Assert | LOSA | -30 | dBm | |||
| Histereza LOS | HYS | 0,5 | 6 | dB | ||
Notatka 1.Mierzone za pomocą PRBS231-1 wzorzec, @10,3125Gbps, ER=4dB, BER=1x10-12.
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
