Szczegóły Produktu:
|
| Nazwa produktu: | 10GBASE-LRM2 | Szybkość transmisji: | 10 Gb/s |
|---|---|---|---|
| Typ formularza: | SFP+ | Długość fali: | 1310nm |
| Głoska bezdźwięczna: | FNP | składniki: | FP+PIN |
| Zasięg: | 2km | Złącze: | LC Duplex |
| słowa kluczowe: | SFP-10G-LRM2 |

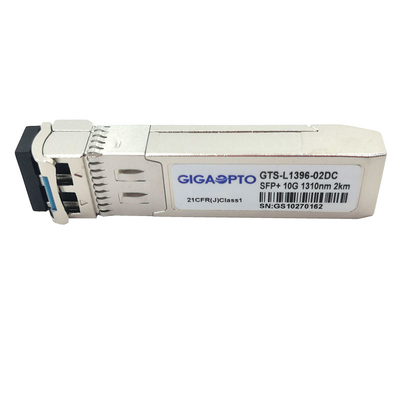

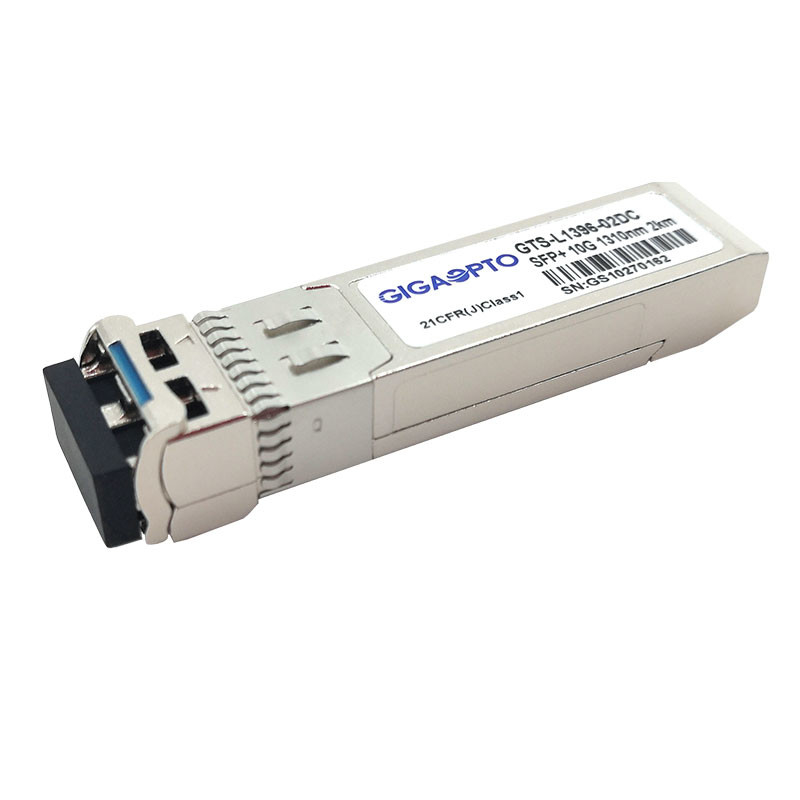

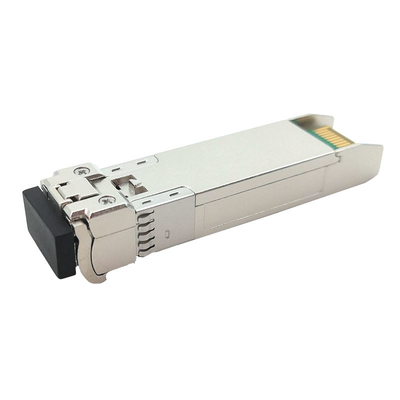

10GBASE LRM2 SFP Plus 1310nm SMF 2km Transceiver optyczny LC DOM
Opis
Ten wysokowydajny, ekonomiczny moduł nadawczo-odbiorczy SFP+ 10GBASE-LRM2 jest przeznaczony do użytku w sieci Ethernet 10GBASE, obsługując transmisję 2 km przez dwużyłowe światłowód jednomodowy za pośrednictwem złącza LC przy nominalnej długości fali 1310 nm.
Ten transceiver SFP+ 10G LRM2 składa się z dwóch sekcji: wysoce niezawodnego nadajnika laserowego 1310nm FP i fotodiody PIN o wysokiej czułości, wszystkie moduły spełniają wymagania bezpieczeństwa lasera klasy 1.
Ten transceiver jest zgodny z SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-LR.Jest wyposażony w 20-stykowe złącze krawędziowe SFP+, które umożliwia podłączanie podczas pracy.
Cyfrowe monitorowanie diagnostyczne jest dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, jak określono w SFF-8472.Ten transceiver 10G SFP+ LRM2 charakteryzuje się niskim zużyciem energii i dużą prędkością, jest szeroko stosowany w centrach danych, 10G Fibre Channel, SONET i SDH itp.
Każdy transceiver jest w 100% sprawdzany optycznie i testowany pod kątem kompatybilności przed wysyłką.
Specyfikacja
| Technologia pakowania | SFP+ | Maksymalna szybkość transmisji | 10G |
| Długość fali (TX) | 1310nm | Zasięg włókien | 2km |
| Złącze | LC Duplex | Głoska bezdźwięczna | FNP |
| Typ nadajnika | Laser FP | Typ odbiornika | SZPILKA |
| Moc wyjściowa TX | -8,2~-0,5 dBm | Czułość RX | <-14,4 dBm |
| Moc-budżet | 6,2 dB | Wskaźnik wymierania | >3,5dB |
| Pobór energii | ≤1,0W | Przeciążenie RX | >0,5 dBm |
| Wsparcie DOM | TAk | Zakres temperatury | Kom. |
| OEM/ODM | Utrzymany | Gwarancja ograniczona czasowo | 36 miesięcy |
| Protokoły | Zgodny z SFP+ MSA, CPRI, eCPRI | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametry elektryczne | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Całkowity prąd zasilania | ICC | 300 | mama | |||
| Nadajnik | ||||||
| Różnicowe napięcie wejściowe nadajnika | 180 | 1200 | mV | |||
| Tx_Fault Napięcie wyjściowe — wysokie | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault Napięcie wyjściowe — niskie | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Napięcie wejściowe — wysokie | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Napięcie wejściowe — niskie | VIL | 0 | 0,8 | V | LVTTL | |
| Wejściowa impedancja różnicowa | 90 | 100 | 110 | Ω | ||
| Odbiorca | ||||||
| Różnicowe napięcie wyjściowe odbiornika | 300 | 850 | mV | |||
| Napięcie wyjściowe LOS — wysokie | VOH | 2,4 | Vcc | V | LVTTL | |
| Napięcie wyjściowe LOS — niskie | VOL | 0 | 0,4 | V | LVTTL | |
| Wyjściowa impedancja różnicowa | 90 | 100 | 110 | Ω | ||
| Charakterystyka nadajnika optycznego | |||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | |
| Średnia moc wyjściowa | PNA ZEWNĄTRZ | -8,2 | +0,5 | dBm | |||
| Środkowa długość fali | λc | 1260 | 1310 | 1360 | Nm | ||
| Szerokość widmowa | λ | 2,8 | Nm | ||||
| Wskaźnik wymierania | ER | 3,5 | dB | ||||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | ||||
| Optyczny czas narastania/opadania | TR/TF | 28 | 50 | ps | |||
| Nadajnik i kara za rozproszenie | TDP | 3.2 | dB | ||||
| Nadajnik wyłączony Zasilanie | PWYŁĄCZONY | -45 | dBm | ||||
| Wyjściowy schemat oka | Zgodny z IEEE802.3ae | ||||||
| Charakterystyka odbiornika optycznego | |||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | |
| Środkowa długość fali | λc | 1260 | 1610 | Nm | |||
| czułość odbiornika | PSEN | -14,4 | dBm | 1 | |||
| Wejściowa moc nasycenia (przeciążenie) | PSAT | 0,5 | dBm | ||||
| Odbicie odbiornika | -12 | dB | |||||
| Poziom odebrania certyfikatu LOS | ZAGUBIONY | -17 | dBm | ||||
| LOS Poziom Assert | LOSA | -30 | dBm | ||||
| Histereza LOS | HYS | 0,5 | 6 | dB | |||
Notatka 1.Mierzone za pomocą PRBS231-1 wzorzec, @10,3125Gbps, ER=4dB, BER=1x10-12.
Zgodność
Każde urządzenie nadawczo-odbiorcze Gigaopto jest testowane w urządzeniu hosta w celu sprawdzenia współdziałania i obiecujemy 100% pełną zgodność z określonym urządzeniem z 3-letnią gwarancją.
W przypadku tego GTS-L1396-02DC należy zapoznać się z tabelą korespondencji P/N.Aby uzyskać większą kompatybilność produktów, zawsze możesz się z nami skontaktować.
| Odpowiednia kompatybilna marka/numer części | |||
| Kompatybilna marka | Numer części | Kompatybilna marka | Numer części |
| Gigaopto | GTS-L1396-02DC | Brokat | 10G-SFPP-LRM2 |
| Cisco | SFP-10G-LRM2 | Jałowiec | EX-SFP-10GE-LRM2 |
| Netgear | AXM764 | ||
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
